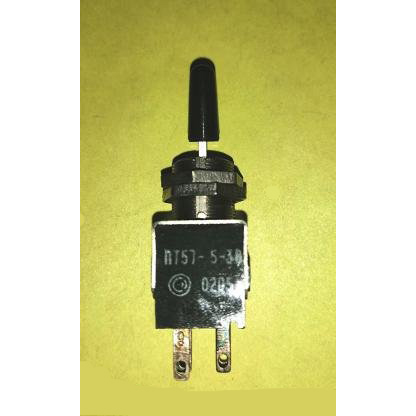

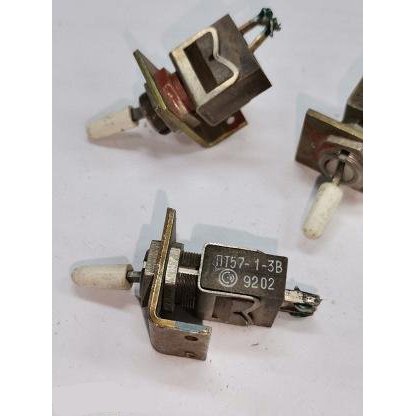

ПТ57-11-3В7.850.055 (5) Смоленский завод

ПТ57‑11‑3В7.850.055(5) — это рычажный тумблер из серии ПТ57, выпускаемый Смоленским заводом радиодеталей (г. Смоленск, Россия) по техническим условиям АГ0.360.053ТУ. Это изделие относится к серии коммутационных аппаратов, предназначенных для коммутации цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре и промышленных устройствах.

Что означает обозначение

• «ПТ57‑11‑3В» — основное обозначение типа тумблера:

  • «ПТ57» — серия переключателей‑тумблеров.

  • цифра «11» — конструктивное исполнение тумблера (один из 11 типов корпусов/исполнений).

  • «3» — типономинал, указывающий на более высокий уровень коммутируемых токов и напряжений по сравнению с индексом 1.

  • «В» — климатическое исполнение В (общепромышленное, нормальные и умеренно жёсткие условия эксплуатации).

• «7.850.055» в обозначении указывает на цвет колпачка (ручки) тумблера — красный. В серии ПТ57 этими цифрами различаются цвета: красный, чёрный, зелёный, жёлтый, белый.

• Маркировка «(5)» в ряде источников связывается с видом приёмки по качеству (например, категория «ВП» с дополнительными требованиями по надёжности и режимам хранения).

Электрические и эксплуатационные параметры

• Коммутируемый ток: от10−6А до порядка 5–6 А при напряжении от10−4В до 250 В постоянного и переменного тока.

• Максимальное фактическое напряжение изоляции: для модификаций с индексом «3» (например, ПТ57‑1‑3…ПТ57‑11‑3) — не менее 750 Вэфф, что соответствует повышенным требованиям по электрической прочности.

• Сопротивление контактов — не более 0,05 Ом; сопротивление изоляции — не менее 1000 МОм.

• Рабочие температуры: у изделий с приёмкой «СКК» — примерно от −45 °С до +55 °С, у изделий категории «ВП» — от −60 °С до +85 °С.

• Количество коммутационных циклов (коммутационный ресурс) — до 75 000 переключений.

• Срок сохраняемости: для изделий с приёмкой «СКК» — порядка 10 лет, для изделий категории «ВП» — порядка 15 лет.

Конструкция и применение

Тумблер ПТ57‑11‑3В имеет пластмассовый корпус с металлической резьбовой втулкой и рычажным приводом, рассчитанный на монтаж в панели или корпусе. Выводы типичны для монтажа «под пайку», без дополнительных разъёмов.

Этот тумблер используется в радиоэлектронной аппаратуре, системы управления, измерительных и промышленных устройствах, где требуется надёжное включение/выключение цепи постоянного и переменного тока с частотой до 1000 Гц. Конструкция позволяет применять его в условиях повышенной вибрации и перепадов температур, особенно в исполнениях «ВП» с расширенным диапазоном по температуре и большим сроком хранения.
