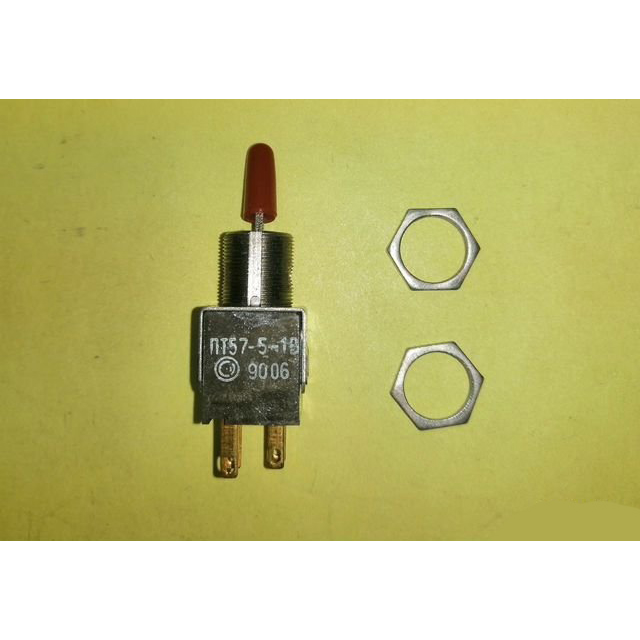

ПТ57-5-1В (5) Смоленский завод

ПТ57‑5‑1В (5) — это микротумблер производства Смоленского завода, относящийся к серии ПТ57, предназначенной для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Обозначение включает: тип ПТ57, конструктивное исполнение «5», электрический режим коммутации «1» и всеклиматическое исполнение «В»; цифра «5» в скобках обычно указывает на категорию или метод приемки изделия.

Основные технические характеристики

ПТ57‑5‑1В рассчитан на коммутацию относительно малых токов, при этом коммутируемый ток в типовом режиме достигает порядка 0,1 А при напряжении до десятков вольт, а максимальная мощность коммутации ограничена примерно 660 В·А в зависимости от конкретного типономинала. Сопротивление электрического контакта не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает высокое качество пере­клю­чения и надежную изоляцию. Электрическая прочность изоляции при режиме «1» составляет около 500 В переменного тока (эффективное значение).

Конструкция и режим работы

Тумблер ПТ57‑5‑1В выполнен в малогабаритном корпусе, типовой габаритный размер по серии ПТ57‑5 порядка 15×13,5×15 мм, рассчитан на монтаж в панелях или на печатной плате. Контактная система имеет фиксацию положений (обычно «on–off» или «on–off–on» в зависимости от конкретного варианта), с усилием переключения в пределах примерно 0,8–7 Н, что обеспечивает четкое, но мягкое переключение. Количество коммутационных циклов для ПТ57‑5‑1В обычно достигает десятков тысяч (до 75 000 циклов и более при штатных нагрузках).

Климатические и эксплуатационные особенности

Исполнение В означает всеклиматическое применение; тумблер устойчив к воздействию влаги, температурных перепадов и вибрации, что позволяет использовать его в бортовых и промышленных устройствах. Диапазон рабочих температур для изделий ПТ57‑5‑1В с приемкой «5» обычно ориентирован на широкий диапазон, например от −45…−60 °C до +55…+85 °C, в зависимости от категории качества и приемки.

Области применения

ПТ57‑5‑1В (5) применяют в измерительной и радиоэлектронной аппаратуре для включения/выключения отдельных цепей, выбора режимов, переключения входных/выходных сигналов и других функций, где требуется надежный, малогабаритный тумблер с хорошей изоляцией и механической стойкостью. Такие микротумблеры часто используются в промышленных, авиационных и военных системах, а также в стационарных приборах, где важны долговечность и устойчивость к внешним воздействиям.
