Описание
ПТ57-3-1В7.850.055-04 (5) Смоленский завод

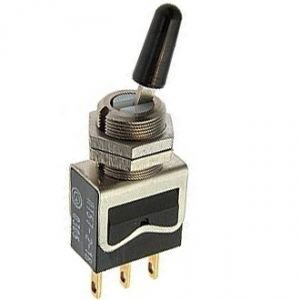

ТумблерПТ57‑3‑1В7.850.055‑04 (5) — это малогабаритный перекидной переключатель (тумблер) производства Смоленского завода радиодеталей, относящийся к серииПТ57. Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре общего и военного назначения.
Расшифровка обозначения
ПТ57 — серия перекидных переключателей (тумблеров).
3 — конструктивное исполнение (тип крепления и габариты).
1 — типономинал по электрическим режимам (1 или 3, в данном случае 1).
В — климатическое исполнение для эксплуатации в условиях умеренного климата.
7.850.055‑04 — обозначение цвета колпачка (ручки) по внутренней номенклатуре завода (в данном случае белый колпачок, по аналогии с другими ПТ57‑1‑3В7.850.055‑ХХ).
(5) — вероятно, указание на версию или исполнение (например, наличие пломбировки, специальный вариант контактной группы и т.п.), но точная расшифровка этого суффикса должна браться из технических условий завода.
Основные технические параметры (по серии ПТ57)
Коммутируемый ток — от единиц микротоков до около6 А при напряжении до250 В.
Сопротивление электрического контакта — не более0,05 Ом.
Сопротивление изоляции — не менее1000 МОм.
Электрическая прочность изоляции для исполнения «1» — около500 Вэфф , для «3» —750 Вэфф (точное значение дляПТ57‑3‑1В берётся из ТУ).
Диапазон рабочих температур для изделий категории «СКК» — примерноот −45 °С до +55 °С , для категории «ВП» — до +85 °С (типовая область для ПТ57).
Количество коммутационных циклов — до75 000 (в зависимости от режима нагрузки).
Конструкция и применение

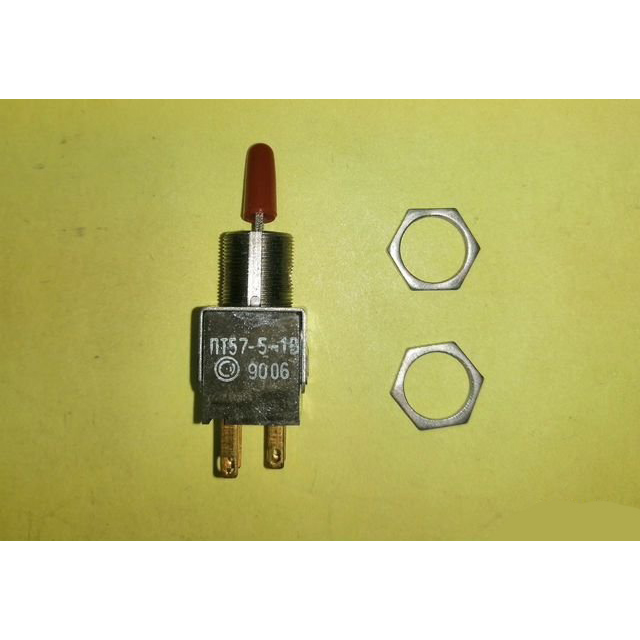

Тумблер выполненный в пластмассовом корпусе с металлической резьбовой втулкой для монтажа на панели (М6 или аналогичный тип). Узел имеетдва фиксированных положения ручки и применяется как перекидной переключатель питания или режима в стационарной и мобильной радиоэлектронной аппаратуре. Масса единицы изделия указана в технических условиях для ПТ57‑1, ПТ57‑3 и т.д., но конкретное значение для данной модификации нужно смотреть в ТУ завода.
