ПТ57-8-1В7.850.055 (5)

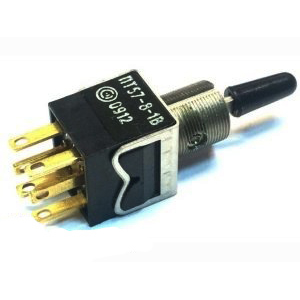

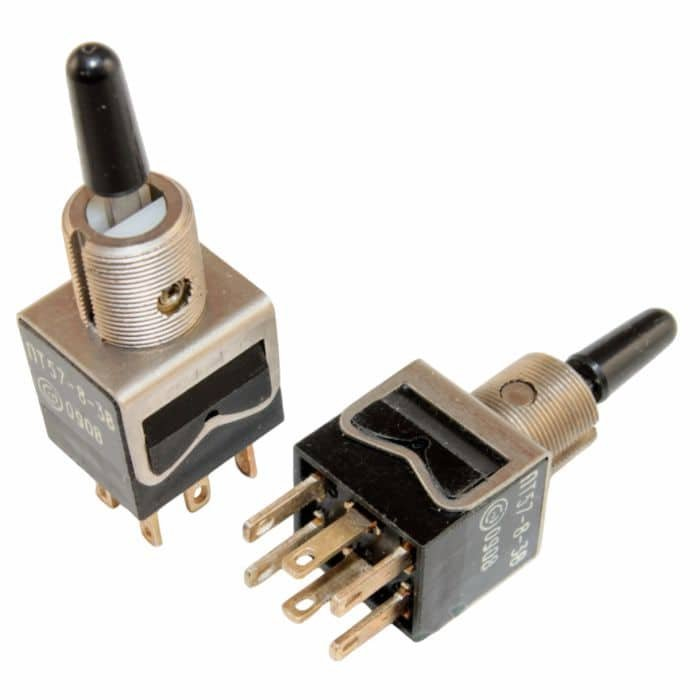

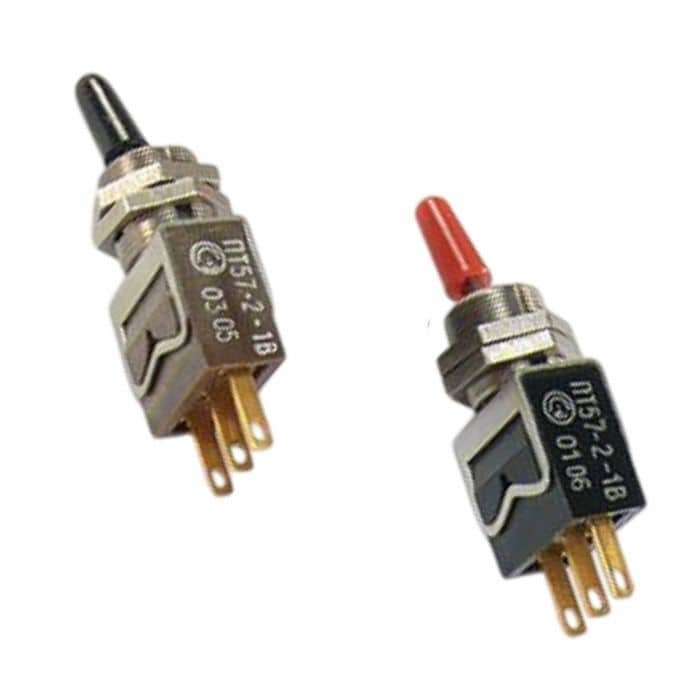

ПТ57‑8‑1В 7.850.055 (5) — это советский миниатюрный тумблер‑переключатель трёхпозиционного типа с самовозвратом в среднее положение, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре.

Расшифровка обозначения

• ПТ57 — тип тумблера.

• 8 — конструктивное исполнение корпуса.

• 1 — типономинал по электрическим режимам (базовый уровень изоляции, коммутация до 6 А и 250 В, изоляция до ~500 Вэфф).

• В — климатическое исполнение «В» (ваунальный, для общего климата и промышленного оборудования).

• 7.850.055 — артикул колпачка (ручки) тумблера, в данном случае красный колпачок.

• (5) — приёмка категории качества (условное обозначение для приемки «5», обычно соответствует более широкому температурному диапазону и увеличенному сроку сохраняемости).

Электрические и эксплуатационные параметры

• Коммутируемый ток — от нескольких микротоков до примерно 6 А.

• Коммутируемое напряжение — от единиц милливольт до 250 В.

• Максимальная мощность коммутации — до примерно 660 В·А.

• Сопротивление контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции для типономинала «1» — порядка 500 Вэфф.

• Рабочий диапазон температур для приемки «5» — примерно от −60 до +85 °С.

• Количество коммутационных циклов — до нескольких десятков тысяч (указывается до 75 000 циклов в описаниях типономиналов ПТ57‑8).

Конструкция и применение

Тумблер ПТ57‑8‑1В имеет три положения без фиксации: крайние положения задействуют внешние контакты, а среднее — нейтральное, с самовозвратом в него при отпускании ручки.
Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, в том числе в измерительных и управляющих устройствах, а также в советской и переоборудованной советской технике.
