ПТ57-7-3В (5) Смоленский завод

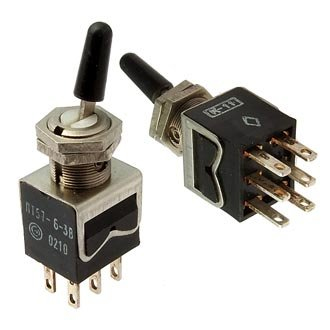

ПТ57‑7‑3В (5) — это микротумблер, выпускаемый Смоленским заводом радиодеталей (СЗР) по советским/российским ТУ (АУБК.642.260.002ТУ и родственным). Используется для ручной коммутации цепей постоянного и переменного тока, в том числе в аппаратуре связи, измерительных и промышленных устройствах.

Основные электрические характеристики

• Номинальный ток порядка 5 А, номинальное напряжение до 250 В (цифра 7 в обозначении указывает на двухполюсный тумблер, 3В — всеклиматическое исполнение).

• Рабочий диапазон напряжений очень широкий: ориентировочно от единиц милливольт до 250 В переменного или постоянного тока; ток — от микроампер до около 16 А в зависимости от нагрузки и условий эксплуатации.

• Сопротивление контакта не превышает примерно 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая прочность изоляции порядка 750 В (для исполнения 3).

Конструкция и механика

• Это двухполюсный тумблер (DP3T) с тремя положениями: «on‑off‑on», то есть два рабочих положения и нейтральное (разомкнутое) положение между ними.

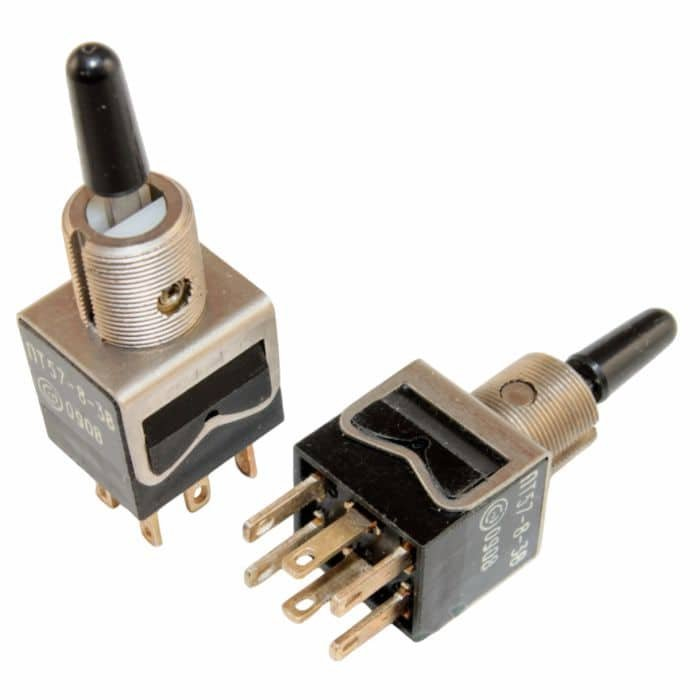

• Корпус малогабаритный, типичные габариты около 15×14,5×15 мм (длина×ширина×высота), коммутационная часть — под пайку, механический монтаж на панель.

• Ручка обычная, с небольшим упором/протектором, усилие переключения в диапазоне примерно 0,8–16 Н; тумблер допускает любое рабочее положение в пространстве.

Условия эксплуатации и надёжность

• Исполнение «В» — всеклиматическое, с диапазоном рабочих температур для приемки «1» порядка от −45 до +55 °C, для приемки «5» — до более низких температур, примерно до −60 °C.

• Степень защиты IP40 (защита от доступа инструмента и крупных твердых предметов; отсутствие защиты от воды).

• Минимальный ресурс — около 10 000 переключений, наработка — порядка 15 000 часов; срок хранения до монтажа типично до 10 лет.
