ПТ57-7-3В7.850.055-02 (5) Смоленский завод

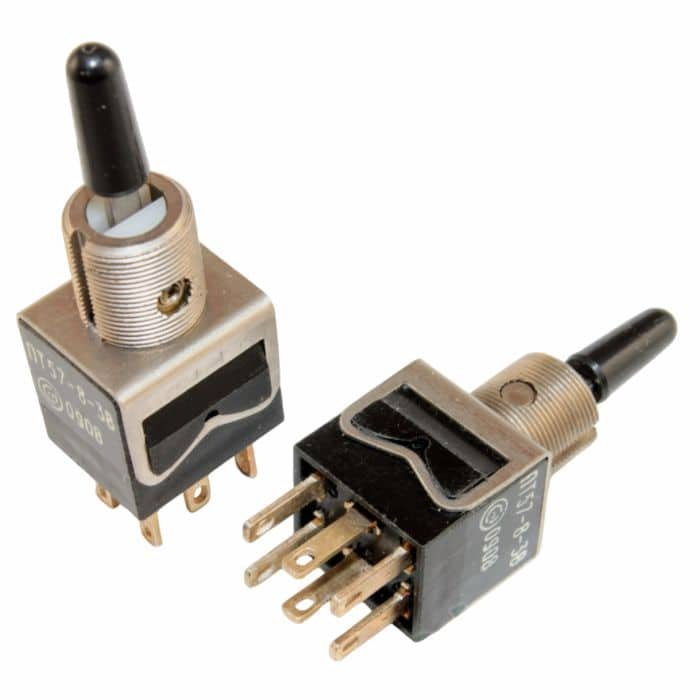

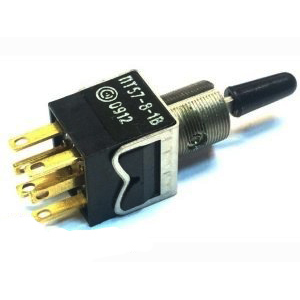

ПТ57‑7‑3В7.850.055‑02(5) — это советский/российский миниатюрный перекидной тумблер (переключатель) производства Смоленского завода радиодеталей, предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре общего и военного применения.

Общее назначение и конструкция

Тумблер серии ПТ57 относится к классу перекидных («переключатель‑перекидка») коммутационных изделий, выполнен в металлическом корпусе с пластмассовой ручкой и крепится в отверстие на панели; контактный блок выполнен с фиксацией в двух положениях. Климатическое исполнение «В» рассчитано на всеклиматическое применение, включая работу в условиях повышенной влажности и широкого температурного диапазона.

Электрические параметры

Для модификации ПТ57‑7‑3В типичные параметры включают:

• номинальный ток порядка 5 А, номинальное напряжение до 250 В постоянного и переменного тока;

• сопротивление контакта не более 0,05 Ом;

• сопротивление изоляции не менее 1000 МОм;

• электрическая прочность изоляции порядка 500–750 В в зависимости от конкретной версии и ТУ.

Температурный диапазон и надежность

При приемке «5» (как в обозначении ПТ57‑7‑3В7.850.055‑02(5)) изделие рассчитано на работу при температуре окружающей среды от примерно −60 до +85 °C, что характерно для более высокой качества и экспортно‑заказных изделий. Гарантийный срок для приемки «5» обычно составляет 15 лет с даты изготовления, а ресурс на переключения — порядка 10 000 циклов.

Механические и монтажные особенности

Габаритные размеры типового ПТ57‑7‑3В близки к 15×14,5×48 мм (длина×ширина×высота), что соответствует миниатюрному исполнению для установки на лицевые панели радиоэлектронных устройств. Монтаж происходит в отверстие на панели, фиксация — латунной гайкой, а электрический монтаж — пайкой выводов; допускается любое рабочее положение в пространстве.
