Буквенно‑цифровое обозначение расшифровывается примерно так:

• ПТ57 — тип тумблера (серия ПТ57).

• 8 — конструктивное исполнение (габарит/размер, тип схемы контактов).

• 3 — типономинал, определяющий более высокие электрические режимы коммутации (выше, чем у исполнения «1»).

• В — климатическое исполнение «вскеклиматическое В» (работа в широком диапазоне температур и влажности).

• 7.850.055‑04 — обозначение цвета и исполнения ручного органа управления:«04» соответствуетбелой ручке‑колпачку (красный – 0, чёрный – 01, зелёный – 02, жёлтый – 03, белый – 04).

• (5) после черточки обычно указывает накатегорию качества / приемку (ВП) с увеличенным сроком хранения и расширенным температурным диапазоном по сравнению с базовой приемкой «СКК/ОТК».

• Коммутируемый ток: от около1 мкА до 6 А , напряжение — от0,1 мВ до 250 В , что допускает применение как в маломощных сигнальных цепях, так и в слаботочных силовых цепях.

• Максимальная коммутируемая мощность — до660 В·А.

• Сопротивление контакта — не более0,05 Ом , сопротивление изоляции — не менее1000 МОм.

• Электрическая прочность изоляции для типономинала3 —750 В эффективного значения.

• Количество коммутационных циклов — до75 000 , что делает изделие достаточно долговечным для эксплуатации в нестандартных промышленных и радиотехнических изделиях.

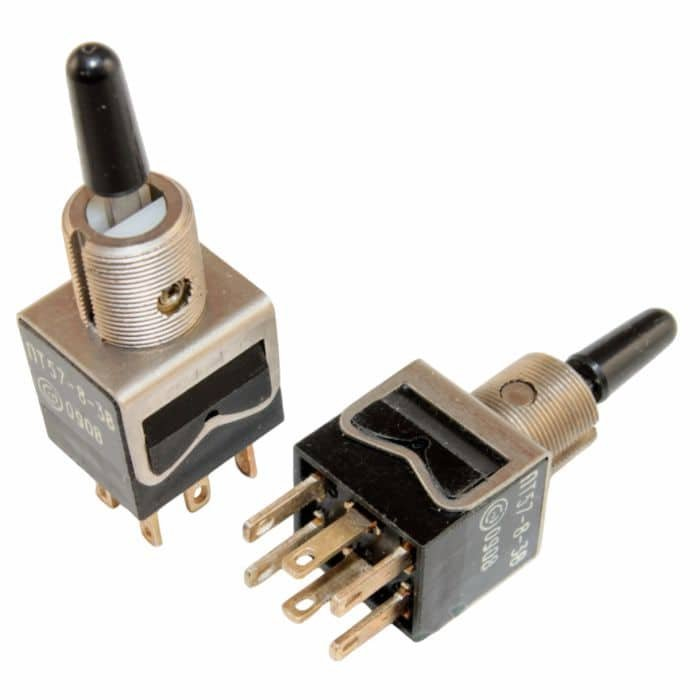

Изделие выполнено в металлическом корпусе свинтовым креплением и шестиполюсной контактной системой (6 выводов), что позволяет реализовать различные схемы переключения, в том числе многопозиционные или групповые цепи. Положения ручки —три позиции с возвратом в среднее (переключатель с самовозвратом в центральное положение), что характерно для ряда исполнений ПТ57‑8.

Тумблер ПТ57‑8‑3В7.850.055‑04 (5) применяется в ремонте и модернизации старых отечественных приборов, радиостволов, контрольно‑измерительной и промышленной аппаратуры, где требуется механически надежный и долгоживущий переключатель с гарантированными параметрами изоляции и токовой нагрузки.
