П1Т3-2В Смоленск

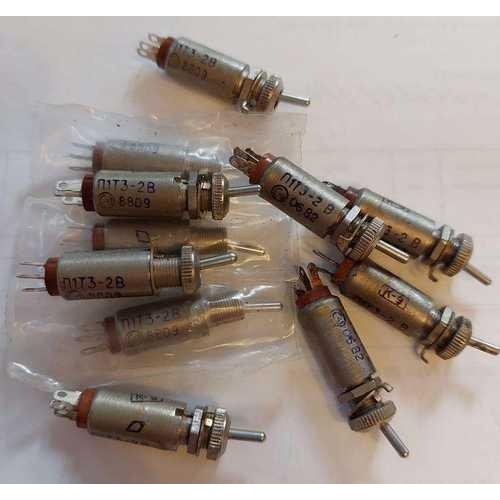

П1Т3‑2В — это малогабаритный однополюсный перекидной (рычажный) тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР) в соответствии с техническими условиями АУБК.642.150.002ТУ. Он относится к серии П1Т3 и предназначен для коммутации электрических цепей постоянного и переменного тока в радио‑ и электроприборах, аппаратуре управления и сигнализации.

Назначение и область применения

П1Т3‑2В используется как включатель‑выключатель или переключатель в низковольтных цепях, в том числе в радиоэлектронной, контрольно‑измерительной и промышленной аппаратуре.
Тумблер рассчитан на коммутацию токов до 1 А при напряжении до 250 В, с максимальной мощностью нагрузки порядка 250 В·А (для активной и индуктивной нагрузки).

Электрические и эксплуатационные характеристики

• Номинальный ток: до 1 А (постоянный и переменный).

• Номинальное напряжение: до 250 В.

• Максимальная коммутируемая мощность: до 250 В·А (активная нагрузка) и до 125 В·А (индуктивная).

• Сопротивление контактов не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм.

• Электрическая прочность изоляции обычно порядка 750 В при испытании переменным током промышленной частоты.

Климатика и механика

Тумблер П1Т3‑2В имеет всеклиматическое (или универсальное) исполнение, что позволяет использовать его в различных климатических условиях при рабочих температурах, как правило, от примерно −45 °C до +55 °C (для некоторых вариантов приемки расширяется до −60…+85 °C).
Усилие переключения рычага обычно лежит в диапазоне 1…7 Н, что обеспечивает надежную фиксацию в двух положениях (on–on или on–off) и удобное ручное управление.

Конструкция и монтаж

Конструктивно П1Т3‑2В — цилиндрический однополюсный тумблер с одной контактной группой, имеющий выводы под пайку или подключение к печатной плате.
Масса изделия составляет около 7,5…10 г, что делает его удобным для установки на панелях и в корпусах малогабаритной аппаратуры.
