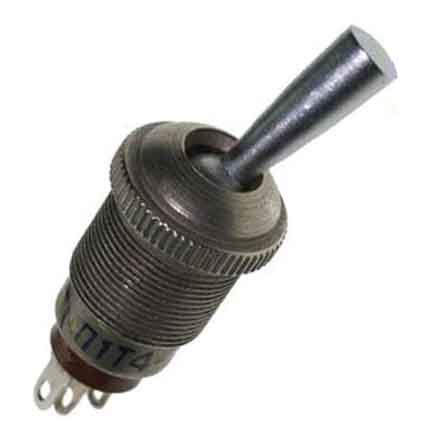

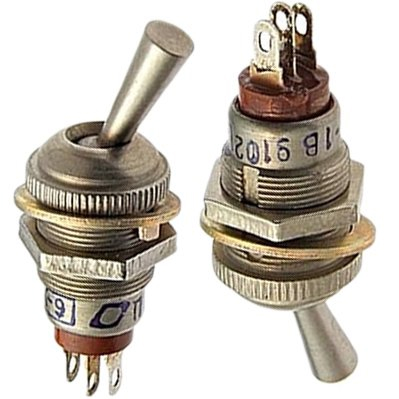

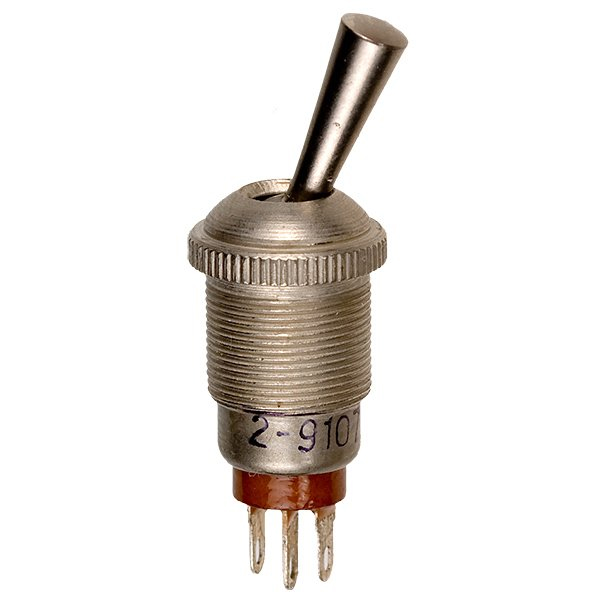

П1Т4-2В (5) Смоленский завод

П1Т4‑2В (5) — это советский/российский малогабаритный тумблер, выпускавшийся в том числе на Смоленских предприятиях (в частности, в составе Смоленского «Феникса» или близких производственных цепочек), предназначенный для коммутации слаботочных цепей в радиоэлектронной аппаратуре.

Общее назначение и конструкция

П1Т4‑2В — однополюсный тумблер с рычажным механизмом переключения, работающий по алгоритму «ON–OFF» (включено/выключено).
Контактная группа обеспечивает фиксированное положение рычага в обоих крайних позициях и рассчитана для коммутации цепей питания, сигнализации и управления в стационарной и бортовой аппаратуре.

Электрические характеристики

• Номинальное напряжение: до 250 В постоянного или переменного тока.

• Номинальный ток: до 1 А (активная нагрузка), при индуктивной нагрузке — обычно до 1 А с ограничением коммутационной мощности.

• Максимальная коммутационная мощность: до около 250 Вт для активной нагрузки и порядка 125 Вт для индуктивной.

Паразитные и механические параметры

• Сопротивление электрического контакта: не более 0,05 Ом (50 мОм), что важно для низкопадающих и сигнальных цепей.

• Сопротивление изоляции: не менее 1000 МОм в нормальных условиях.

• Электрическая прочность изоляции: порядка 750 Вeff при испытании.

• Усилие переключения: типично от 1 до 7 Н, что обеспечивает удобное, но надёжное переключение при ручном управлении.

Условия эксплуатации и климатика

• Климатическое исполнение «В»: рассчитан на эксплуатацию в отапливаемых помещениях, без экстремальных температур и влажности.

• Рабочий диапазон температур обычно около −45…+55 °C для изделий с приёмкой «СКК» и до −60…+85 °C для вариантов более высокой категории (уточняется по конкретной приёмке и документации на партию).

Особенности именно модификации П1Т4‑2В (5)

Обозначение «5» в записи «П1Т4‑2В (5)» обычно относится к длине рычага (порядка 5 мм) или размеру/типоразмеру корпуса, что отличает его от других модификаций П1Т4‑1В и П1Т4‑2В с другим соотношением размеров.
Такие тумблеры часто применяются в СВЧ‑аппаратуре, промышленных блоках питания, измерительных и контрольно‑сигнальных устройствах, где требуются компактные, но достаточно надёжные механические переключатели.
