ПТ26-1 Кузбассрадио

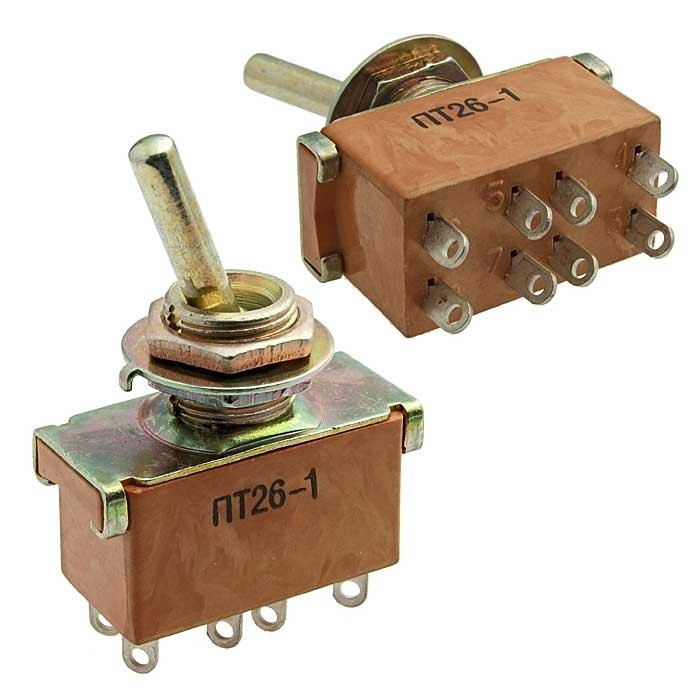

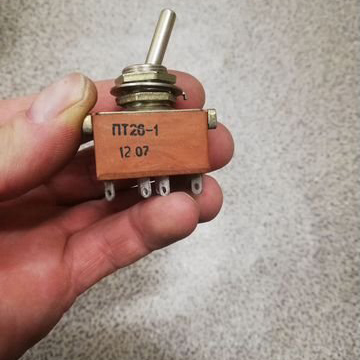

ПТ26‑1 — это малогабаритный рычажный тумблер производства АО «Кузбассрадио» (г. Белово), предназначенный для коммутации электрических цепей постоянного и переменного тока в аппаратуре радиоэлектроники и промышленного оборудования.

Общее назначение и конструкция

ПТ26‑1 относится к серии тумблеров ПТ26 и выполнен как двухполюсный переключатель с четырьмя контактными группами, устанавливается на панель.
Механизм переключения — рычажного типа, часто используется с резиновым или пластиковым протектором, защищающим от случайного срабатывания и пыли.

Электрические характеристики

Тумблер рассчитан на рабочее напряжение до 250 В постоянного или переменного тока и предельный ток порядка 5 А, что позволяет применять его в цепях сигнализации, питания и управления в низковольтной аппаратуре.
Сопротивление контактов обычно не превышает около 0,01 Ом, что обеспечивает низкие потери и стабильную работу цепи.

Условия эксплуатации

ПТ26‑1 имеет всеклиматическое исполнение и рассчитан на работу в расширенном диапазоне температур, примерно от минус 60 °C до плюс 85 °C, что позволяет использовать его в разных климатических и промышленных условиях.
Тумблер относится к классу изделий с ручным органом управления, предназначенным для частых переключений в аппаратуре, в том числе для радиоэлектронных устройств.

Особенности и применение

ПТ26‑1 выпускался в разные годы, в том числе в конце 1980–1990‑х годов, и активно используется как в новых разработках, так и при ремонте старой аппаратуры.
Типовое обозначение «ПТ26‑1» расшифровывается как: ПТ — тумблер перекидного типа, 26 — порядковый номер разработки, 1 — конструктивное исполнение.
