ПТ26-1 Кузбассрадио

ПТ26‑1 — это четырёхполюсный (четырёхгрупповый) рычажный тумблер производства АО «НПП Кузбассрадио» (Белово), рассчитанный на коммутацию цепей постоянного и переменного тока в радио‑ и радиотехнической аппаратуре общепромышленного и специального назначения.

Назначение и область применения

ПТ26‑1 используется как двухпозиционный переключатель (ON‑OFF или ON‑ON) в силовых и сигнальных цепях, в том числе в стационарной и мобильной РЭА, где важны надёжность контактов и стойкость к температурным и механическим нагрузкам. Тумблер часто применяется в промышленных приборах, контрольно‑измерительной технике и старых радиоустройствах советского/российского производства.

Основные электрические характеристики

• Номинальное напряжение: до 250 В постоянного или переменного тока.

• Номинальный ток: до 5 А на полюс; при этом максимальная коммутируемая мощность обычно не превышает 400 Вт.

• Сопротивление контакта: не более 0,05–0,01 Ом (в зависимости от источника и серии), что обеспечивает низкие потери и нагрев.

Механическая и климатическая часть

• Количество контактных групп: 4, переключатель — двухпозиционный с фиксацией положения ручки.

• Рабочий диапазон температур: примерно от −60 °C до +85 °C, что делает его пригодным для суровых условий.

• Электрическая прочность изоляции между цепями: порядка 1100 В (эффективное значение), что подтверждает высокую надёжность изоляции.

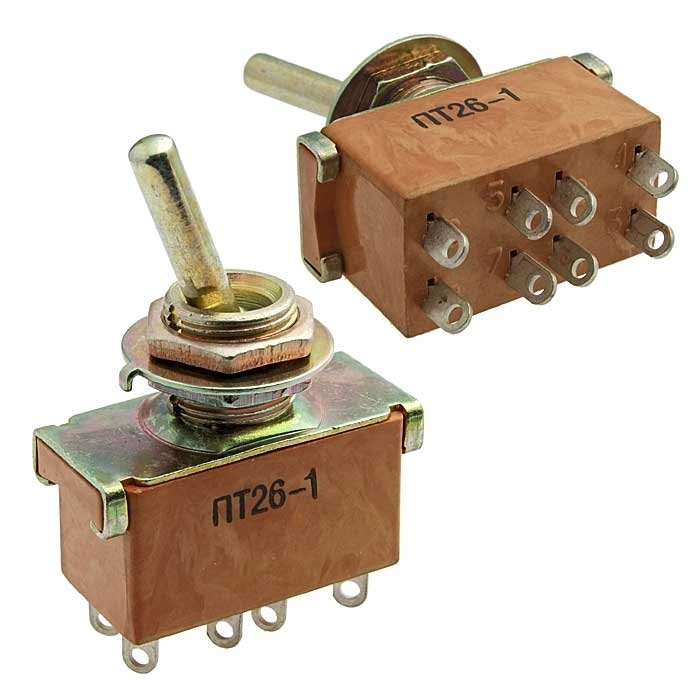

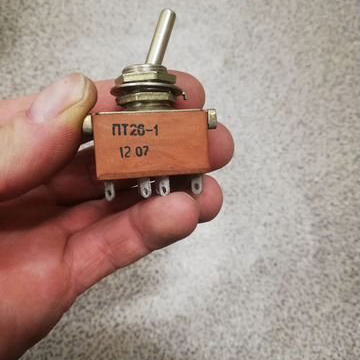

Конструкция и внешний вид

Корпус тумблера ПТ26‑1 выполнен из диэлектрического материала, ручка — металлическая, с резиновым протектором, предохраняющим её от случайного поворота и повреждений. Габаритные размеры около 39×18×58 мм, масса изделия составляет примерно 35–46 г, что позволяет монтировать его на панели прибора стандартными методами.
