ПТ57-2Н-3В Смоленск

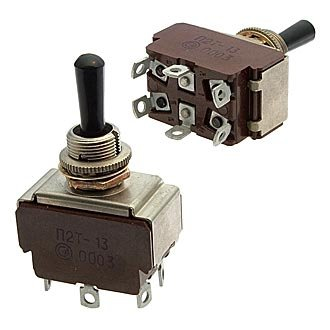

ПТ57‑2Н‑3В — это микротумблер (переключатель) от Смоленского завода радиодеталей, предназначен для коммутации электрических цепей в аппаратуре общего и специального назначения.

Основное назначение

Этот тумблер применяется в электро‑, радио‑ и контрольно‑измерительной аппаратуре для управления цепями питания, сигнализации и управления, при относительно небольших токах и напряжениях. Имеет трехпозиционное переключение с фиксацией (обычно on‑off‑on), что позволяет коммутировать два разных направления или состояния цепи.

Конструкция и исполнение

• Однополюсный тумблер, исполнениевсеклиматическое (суффикс «В»), рассчитан на работу в различных климатических условиях.

• Габариты порядка15×10×48 мм (длина×ширина×высота) с боковой ручкой длиной около 15 мм, контакты под пайку.

• Вес изделия около13–18 г в зависимости от конкретного варианта.

Электрические характеристики

• Номинальный ток обычно до5 А , номинальное напряжение до250 В переменного или постоянного тока , в зависимости от конкретной модификации.

• Максимальная коммутируемая мощность порядка460 Вт.

• Сопротивление контактов не более50 мОм , сопротивление изоляции не менее100–1000 МОм в зависимости от источника и условий.

• Электрическая прочность изоляции около500–750 В между токоведущими частями и корпусом.

Климатические и эксплуатационные особенности

• Рабочий диапазон температур для основных модификаций от‑45 °C до +55 °C , для более жестких вариантов (другие приемки) до‑60…+85 °C.

• Усилие переключения лежит в пределах примерно0,5–4 Н , что обеспечивает надежное переключение без чрезмерного механического напряжения.

• Рабочее положение —любое , что удобно при монтаже на платах и в корпусах аппаратуры.

Дополнительные сведения

Маркировка:

• ПТ — тумблер,57 — порядковый номер разработки,2 — конструктивное исполнение,3В — всеклиматическое исполнение с серебряным покрытием контактов.

• Изделие изготавливается по техническим условиям, например,АУБК.642.260.002ТУ.
