ПТ57-7-3В Смоленск

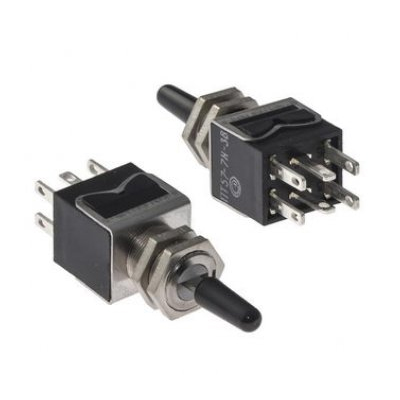

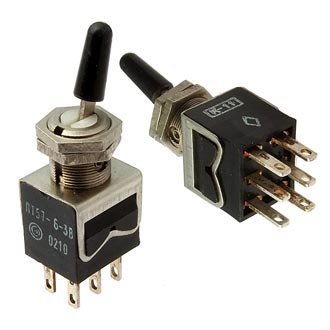

ПТ57‑7‑3В — это переключатель‑тумблер советского/российского производства, выпускаемый Смоленским заводом радиодеталей (СЗР) под ТУ 642.260.002ТУ, относится к серии ПТ57. Он относится к малогабаритным рычажным тумблерам и обычно применяется для коммутации цепей сигнализации, питания и управления в электронных и электротехнических устройствах.

Назначение и основные режимы

ПТ57‑7‑3В рассчитан на коммутацию цепей постоянного и переменного тока частотой до 1000 Гц, в том числе цепей сигнализации, питания и управления. Номинальный ток обычно до 5 А, номинальное напряжение — до 250 В, максимальная коммутируемая мощность порядка 100–160 Вт (в зависимости от типа нагрузки и режима).

Конструкция и исполнение

Тумблер имеет двухполюсную конструкцию с фиксацией в трёх положениях (on‑off‑on) и предназначен для монтажа под пайку. Корпус рассчитан на всеклиматическое исполнение, контактная группа собирается в герметичном корпусе, что обеспечивает нормальную работу при относительной влажности до 98% при температуре +35 °С.

Электрические и эксплуатационные параметры

• Сопротивление контактов не превышает примерно 50 мОм, что обеспечивает низкие потери и хорошую стабильность коммутации.

• Сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции порядка 750 В переменного тока.

• Интервал рабочих температур для приемки «1» обычно составляет от −45 до +55 °С, для более высокой категории качества («5») допустимый диапазон расширен до −60…+85 °С.

Ресурс и надёжность

Усилие переключения находится в диапазоне примерно 0,8–16 Н, что делает управление рычагом достаточно лёгким, но при этом обеспечивает чёткую фиксацию. По данным технических условий и каталогов, минимальный механический ресурс составляет порядка 10 000 переключений, а наработка на отказ — не менее 15 000 часов.
