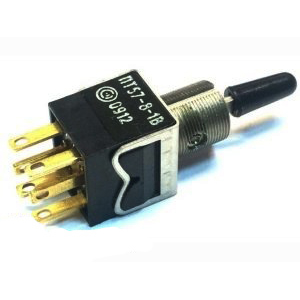

ПТ57-8-1В Смоленск

ПТ57‑8‑1В — это миниатюрный тумблер (рычажный переключатель), разработанный в СССР и до сих пор применяемый в радиоэлектронной аппаратуре; в маркировке «Смоленск» обычно означает место производства или типоразмер/серии, а не отдельный модифицированный вариант.

Назначение и конструкция

ПТ57‑8‑1В предназначен для коммутации электрических цепей переменного и постоянного тока с частотой до 1000 Гц, в основном в маломощных схемах управления, сигнализации и питания.
Это перекидной тумблер с тремя положениями, в котором ручка имеет самовозврат в среднее положение (без фиксации в крайних положениях), что удобно для кратковременного включения/выключения или сигнальных функций.

Электрические и эксплуатационные характеристики

Устройство относится к «миниатюрному» классу с малым сопротивлением контактов: обычно не более 0,05 Ом, что обеспечивает низкие потери и малое падение напряжения в сигнальных цепях.
Электрическая прочность изоляции указывается порядка 500 В переменного тока (часто при испытаниях 50 Гц), а сопротивление изоляции — не менее 1000 МОм, что характерно для аппаратуры с малым уровнем помех.
Климатическое исполнение обозначено буквой «В»; переходные варианты приемки (например, 1 и 5) задают диапазоны рабочих температур от примерно −45 °C до +55 °C или расширенного до −60…+85 °C с увеличенным гарантийным сроком (до 10–15 лет).

Условия применения и габариты

Тумблер ориентирован на использование в радиоэлектронных и авиационных (в том числе военных) изделиях советского и пост‑советского производства, где важны компактность, виброустойчивость и ресурс.
Масса одного экземпляра составляет около 18 г, что делает его удобным для монтажа в ограничительных местах; габариты и установочные размеры типичны для стандартных мини‑тумблеров ряда ПТ57, рассчитанных на крепление в панелях и шасси.
