ПТ9-1В Смоленск

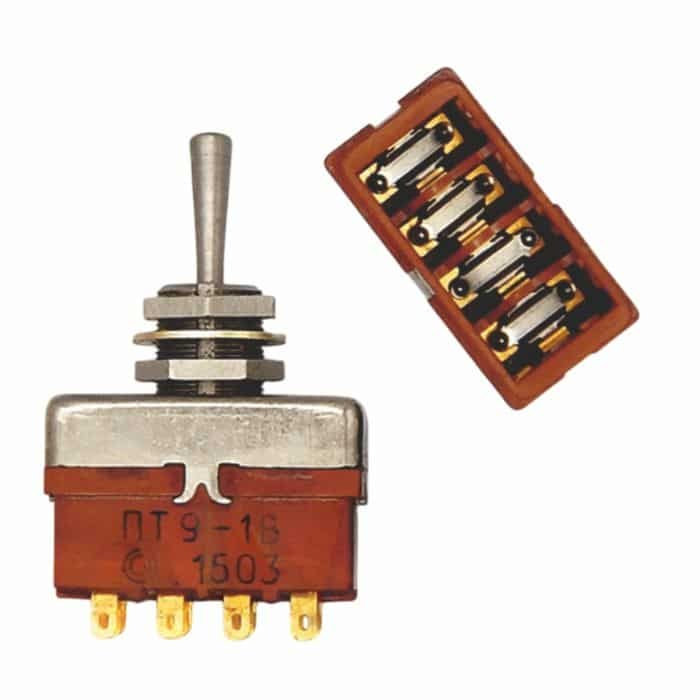

ПТ9‑1В — это миниатюрный многополюсный тумблер (переключатель) контактного типа, производившийся Смоленским заводом радиодеталей (Смоленск, Россия) для применения в радиоэлектронной аппаратуре и бортовых устройствах.

Назначение и общая конструкция

ПТ9‑1В предназначен для коммутации электрических цепей постоянного и переменного тока в условиях аппаратуры общего и промышленного назначения.
Переключатель имеет четыре коммутируемые цепи, исполнение «В» (веклиматическое, т.е. рассчитан на широкий диапазон температур и влажности), что делает его пригодным для эксплуатации в сложных климатических условиях.

Основные электрические параметры

Тумблер рассчитан на небольшие токи и напряжения:

• коммутируемый ток переменного/постоянного типа до примерно 0,5 А,

• коммутируемое напряжение до нескольких десятков вольт (в ряде источников указывается до 36 В),

• мощность коммутации порядка 18 Вт.
  Электрическая прочность изоляции ПТ9‑1В (для варианта «1») составляет 500 В действующего значения, что обеспечивает достаточную надежность при работе в низковольтных цепях.

Механические и эксплуатационные особенности

Переключатель выполнен в миниатюрном металлическом корпусе с рычажным приводом; типичная масса изделия около 27 г.
Усилие переключения лежит в диапазоне примерно 2,94–14,7 Н (0,3–1,5 кгс), контактное сопротивление не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм, что обеспечивает низкие потери и хорошую надежность соединения.

Климатическое исполнение и применение

Климатическое исполнение «В» предусматривает работу тумблера в интервале температур, типичном для аппаратуры общего назначения, включая наземные и бортовые системы.
ПТ9‑1В часто встречается в старых радиоэлектронных блоках, измерительных и коммутационных устройствах, а также в изделиях советского и раннего постсоветского периода, где требуется надежный многополюсный тумблер для переключения нескольких цепей одновременно.
