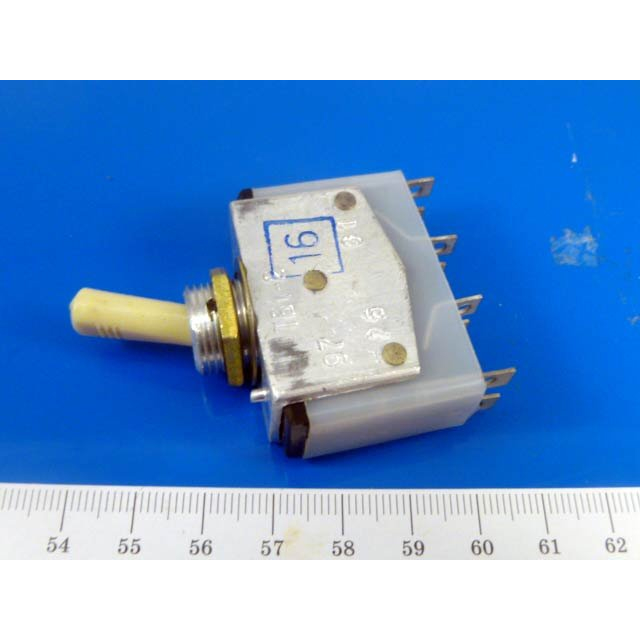

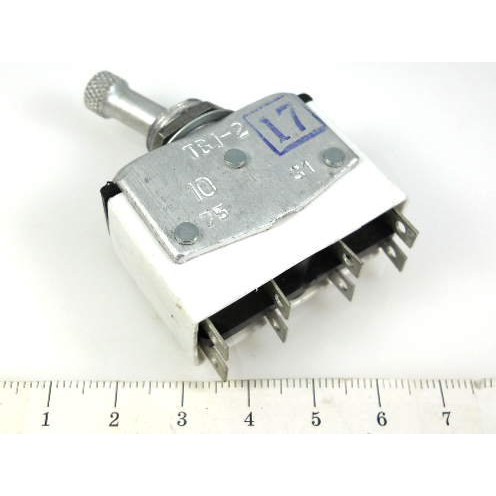

ТВ1-4 ручка пласт. НИИРК

ТВ1‑4 — это четырёхполюсный перекидной тумблер (переключатель) ручного управления, разработанный ещё в СССР, сейчас выпускается по старым техусловиям и широко применяется в радиоэлектронной и приборной аппаратуре. Конкретная «ручка пласт.» означает, что ручка управления тумблера выполнена из пластика, а не из металла, что характерно для некоторых исполнений изделий на базе НИИРК‑разработок.

Назначение и область применения

Тумблер ТВ1‑4 используется для ручной коммутации низковольтных цепей малой мощности в электрических цепях постоянного и переменного тока, в том числе в авиаприборах, радиоаппаратуре и другой специальной технике. Он предназначен для объемного монтажа на панели или щите и рассчитан на работу в широком диапазоне температур и повышенной влажности.

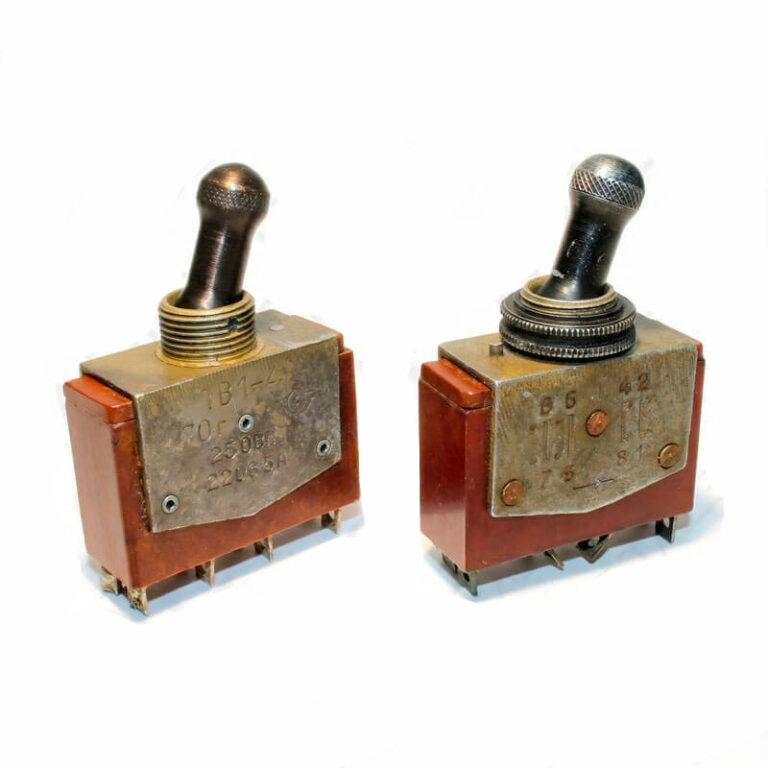

Конструкция и исполнение

• Тумблер четырёхполюсный, с двухпозиционной фиксацией «Вкл–Выкл» (ON–OFF), контакты обычно организованы по схеме 4PDT (четыре полюса, два направления).

• Контакты — врубные, с очень низким сопротивлением замкнутой пары (не более 0,01 Ом), что снижает потери и нагрев.

• Корпус и пластиковая ручка обеспечивают удобное ручное управление, усилие переключения лежит в диапазоне примерно 3,9–14,7 Н, что позволяет использовать изделие без точной настройки.

Электрические и климатические параметры

• Номинальное напряжение обычно до 220 В (переменный и постоянный ток), номинальный ток до 5 А, допустимая перегрузка по току — до 10 А.

• Электрическая прочность изоляции порядка 1100 В, сопротивление изоляции не менее 1000 МОм при нормальных условиях и не менее 2 МОм при повышенной влажности.

• Рабочий диапазон температур, как правило, от примерно −60 до +70…+85 °С в зависимости от конкретного исполнения, влажность при +25…+35 °С до 98%, что соответствует всеклиматическому или УХЛ‑исполнению.

Особенности «ручки пласт.» и НИИРК

Под термином «ручка пласт. НИИРК» обычно понимают исполнение тумблера ТВ1‑4, где ручка изготовлена из пластика, изготовленного по требованиям, выдвинутым НИИРК (Научно‑исследовательский институт радиокомпонентов) или разработанного на основе его типового образца. Такие изделия сохраняют габаритные размеры и посадочные размеры под стандартные отверстия в панели, а пластиковая ручка снижает массу и исключает контакт с металлом корпуса, что важно в некоторых схемах.
