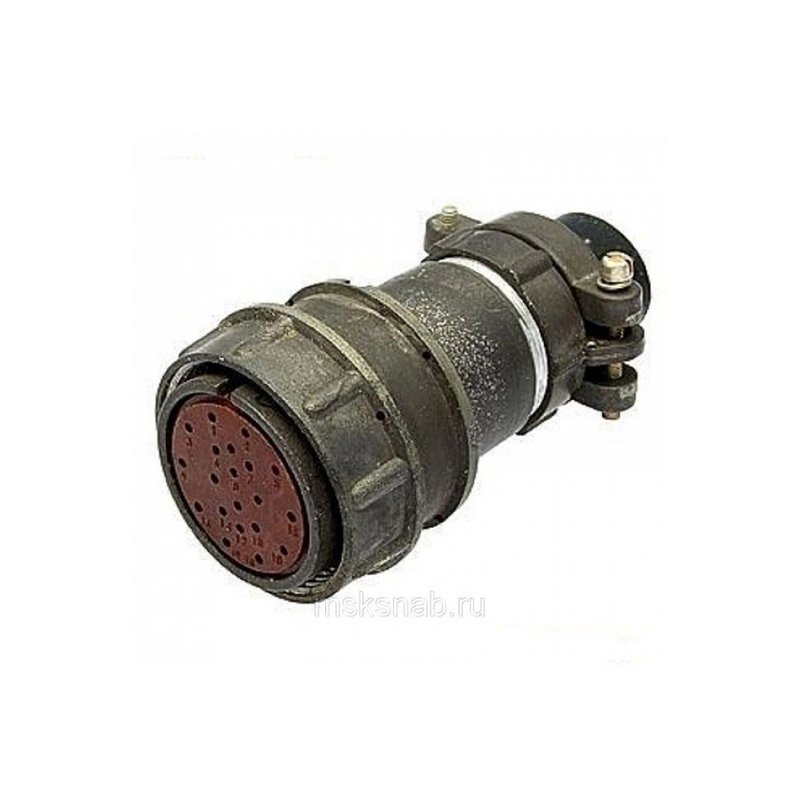

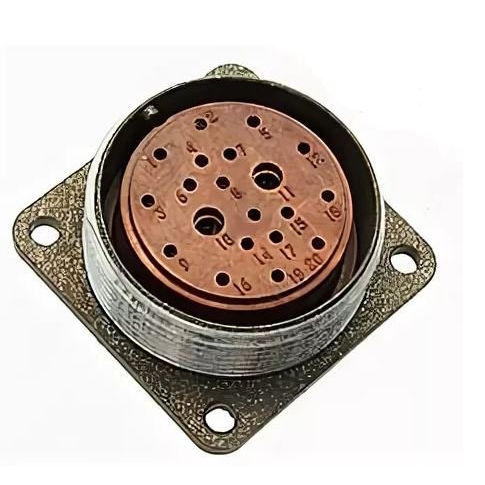

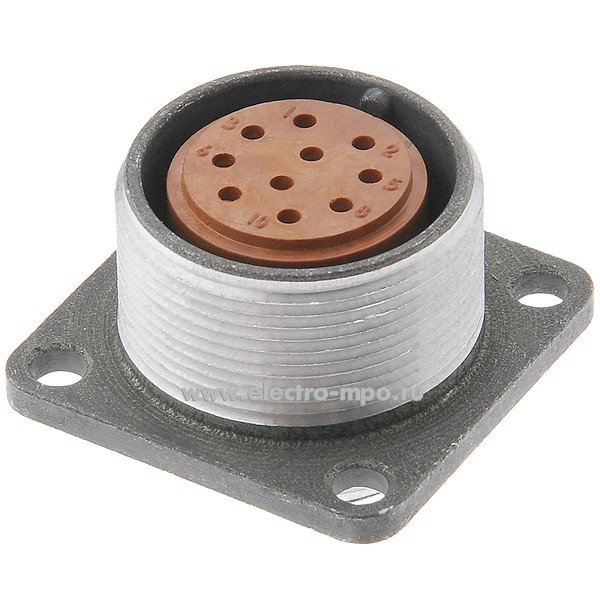

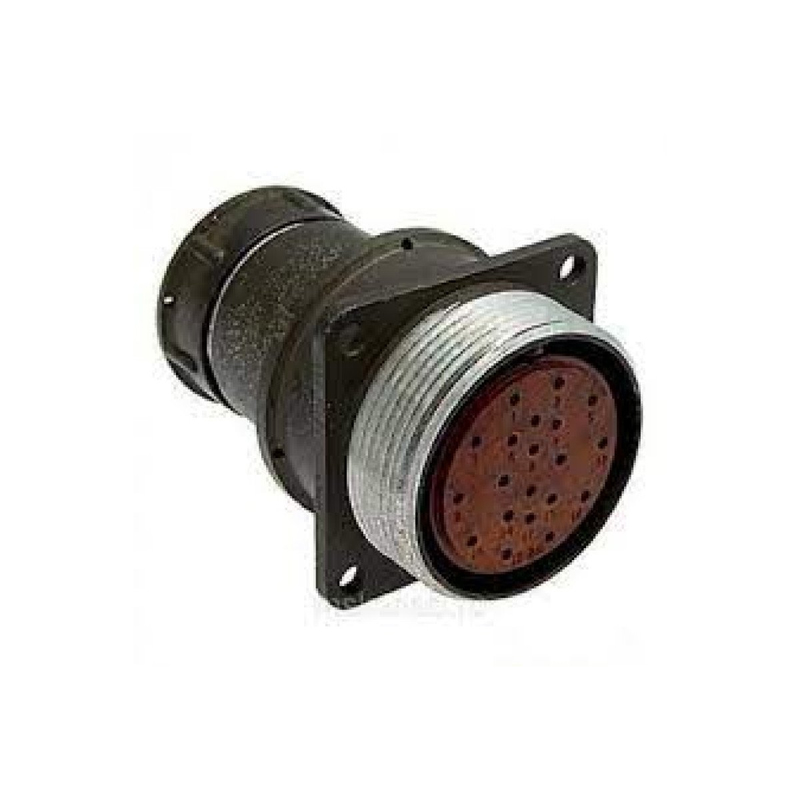

2РМ33Б20Г1В1 Розетка блочная

Разъём2РМ33Б20Г1В1 — этоцилиндрическая низкочастотная розетка блочного (приборного) исполнения из серии 2РМ, предназначенная для межблочного и внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока.

Назначение и область применения

• Используется для подключения и соединения блоков аппаратуры (панелей, щитов, плат) в промышленной и радиоэлектронной аппаратуре.

• Работает в цепях постоянного и переменного тока частотойдо 3 МГц , в негерметичном всеклиматическом исполнении (без защиты от проникновения влаги/пыли).

Конструкция и тип корпуса

• Серия 2РМ , условный размер корпуса33 (диаметр внутри корпуса порядка 33 мм).

• Буква«Б» означаетблочный (приборный) корпус для монтажа в сборных блоках/панелях, без патрубка.

• Тип контактов —гнёзда (розетка) , количество контактов —20 , сочетание контактов —1 (стандартное).

Электрические характеристики (типичные)

• Рабочее напряжение до560 В , максимальное — до700 В (в зависимости от условий эксплуатации и УГО).

• Токовая нагрузка на один контакт около6 А , суммарная нагрузка на разъём — до порядка100 А при соответствующем тепловом режиме.

• Максимальная рабочая частота —до 3 МГц , ёмкость между соседними контактами —до ≈6 пФ.

Эксплуатационные условия

• Контакты, как правило, имеютсеребряное покрытие , обеспечивающее хорошую проводимость и устойчивость к окислению.

• Материал корпуса —металл , конструкция рассчитана на эксплуатацию в широком температурном диапазоне, обычно от–60… до +100 °C , при относительной влажности воздуха до 95–98% при температуре до +40 °C.

Особенности монтажа

• Разъёмблочного типа , монтируется в панели или плате, состыковывается с соответствующейвилкой 2РМ33К20Г1В1 (или аналогичной кабельной).

• Фиксация сочленённого положения —резьбовая , за счёт накидной гайки, обеспечивающей надёжный контакт и устойчивость к вибрации.
