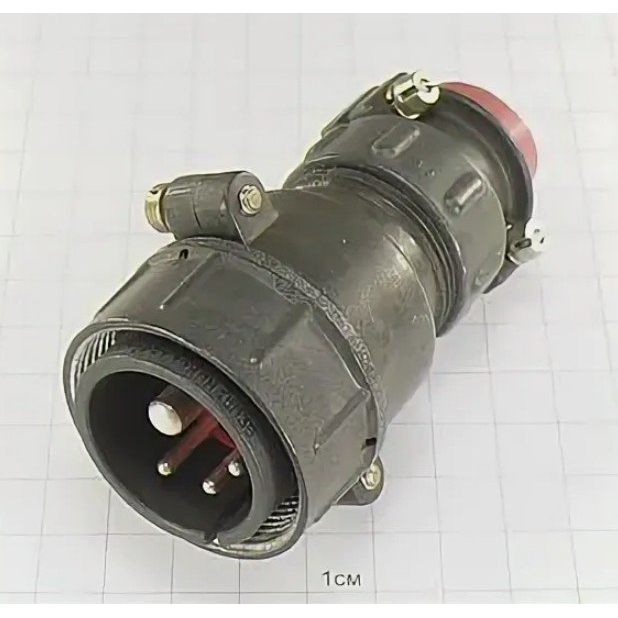

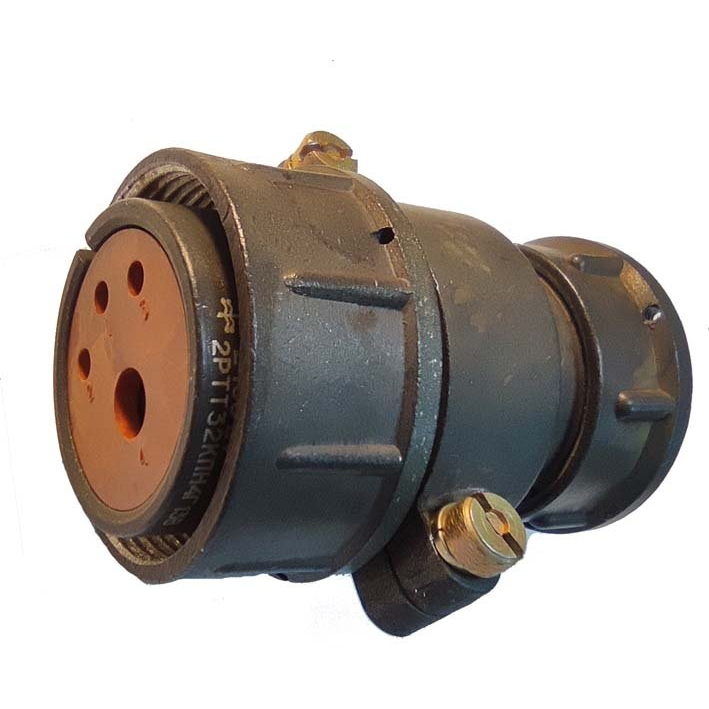

Соединитель 2РТТ32КПН4Г13В — это цилиндрический низкочастотный пылебрызгозащищённый разъём, относящийся к серии 2РТТ, предназначен для работы в жёстких климатических и механических условиях.

Общее назначение

2РТТ32КПН4Г13В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до нескольких сотен вольт (амплитудное значение). Разъём рассчитан на использование во встроенных и бортовых системах, в том числе в условиях повышенной вибрации, ударов и перепадов температуры.

Конструкция и исполнение

• Обозначение расшифровывается как:

  • 2РТТ — цилиндрический низкочастотный разъём серии 2РТТ.

  • 32 — габарит (условный диаметр корпуса).

  • КПН4Г13В — кабельная розетка (кабельный корпус, прямой патрубок, гайка для неэкранированного кабеля, 4 контакта, сочетание контактов 13, всеклиматическое исполнение).

Разъём имеет цилиндрический корпус, выполнен в пылебрызгозащищённом и виброустойчивом исполнении, что позволяет использовать его вне помещений и в подвижных объектах.

Электрические и механические характеристики

• Максимальное рабочее напряжение (амплитудное значение) — порядка 700–850 В в зависимости от условий применения.

• Максимальная рабочая частота — до 3 МГц .

• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм .

• Количество циклов сочленений–расчленений — не менее 500 .

• Минимальная наработка — порядка 1000 часов , а срок сохраняемости — не менее 15 лет .

Разъём устойчив к воздействию вибрации с ускорением до сотен g, одиночным ударам с ускорением до тысяч g, а также многократным ударам.

Климатические условия

• Рабочий диапазон температур — примерно от −60 до +100 °C , что делает его всеклиматическим.

• Соединитель устойчив к повышенной относительной влажности (до 98% при +40 °C) и пониженному атмосферному давлению.

Такой разъём типично используют в промышленной, военной и специальной технике, где важны надёжность, стойкость к спецфакторам и длительный срок службы.
