Описание

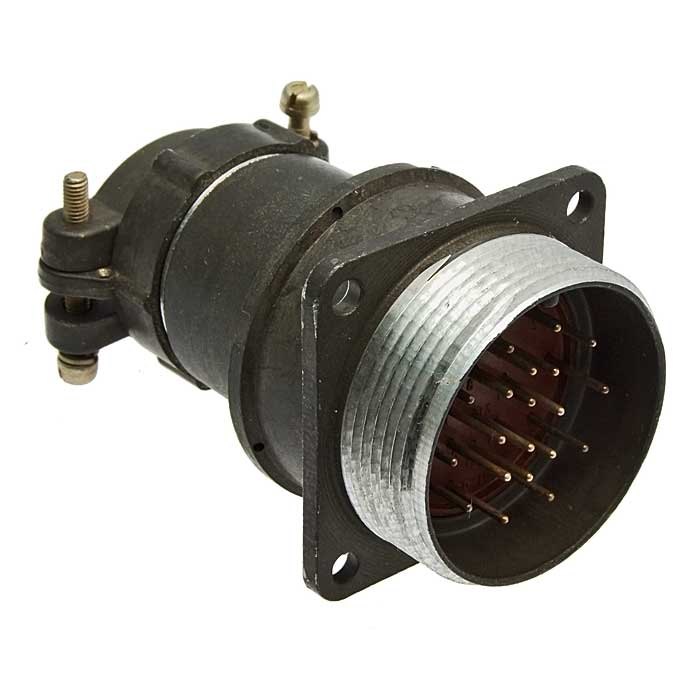

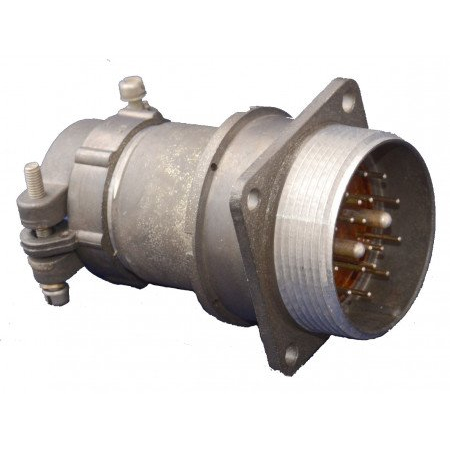

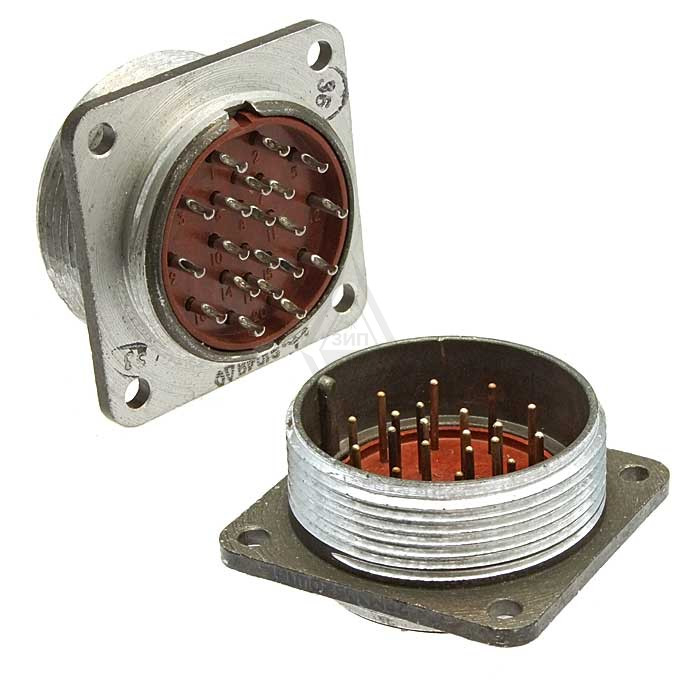

Соединители 2РМ33БПН20Ш1В1
Соединители 2РМ33БПН20Ш1В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Они применяются в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Основные характеристики
Тип соединителя : Низкочастотный цилиндрический негерметичный.
Корпус : Блочный (приборный).
Патрубок : Прямой.
Гайка патрубка : Для неэкранированного кабеля.
Количество контактов : 20.
Диаметр контактов : 1 мм.
Покрытие контактов : Серебро.
Сочленение : Резьбовое.
Метод монтажа : Обжимка или пайка.
Токовая нагрузка на одиночный контакт : 6 А.
Максимальная суммарная токовая нагрузка : 100 А.
Максимальное рабочее напряжение : 560 В или 700 В.
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).
Рабочая температура : -60°C до +100°C.
Применение
Соединители 2РМ33БПН20Ш1В1 используются в узлах и блоках радиоэлектронной аппаратуры для обеспечения надежных электрических соединений. Они подходят для применения в различных отраслях, где требуется надежное и долговечное соединение электрических цепей.
Соединитель2РМ33БПН20Ш1В1 представляет собой цилиндрический низкочастотный негерметичный электрический разъем, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он имеет резьбовое сочленение и состоит из двух частей: вилки и розетки. вилка 2РМ33БПН20Ш1В1 является блочной, имеет прямой патрубок и гайку для неэкранированного кабеля.
Технические характеристики:
Тип соединителя: 2РМ
Условный размер корпуса: 33
Вид корпуса: Блочный (Б)
Вид патрубка: Прямой (П)
Вид гайки патрубка: Для неэкранированного кабеля (Н)
Количество контактов: 20
Часть соединителя: вилка (Ш)
Сочетание контактов: Все контакты диаметром 1,0 мм
Покрытие контактов: Серебро (В)
Теплостойкость: До +100° С
Эксплуатационные характеристики:
Максимальное рабочее напряжение: До 700 В
Токовая нагрузка на одиночный контакт: 6 А, максимальная суммарная нагрузка на соединитель — 100 А
Сопротивление контактов: Не более 5 мОм
Сопротивление изоляции: Не менее 5000 МОм
Электрическая прочность изоляции: До 2300 В
Усилие расчленения: Не более 255,1 Н
Климатическое исполнение: УХЛ2.1 (умеренный и холодный климат)
Диапазон рабочих температур: От -60° С до +100° С
Прочие характеристики:
Метод монтажа: Обжимка или пайка
Минимальная наработка: 5000 часов
Число сочленений-расчленений: 500
Гарантийный срок хранения: 15 лет
Этот разъем используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения.
