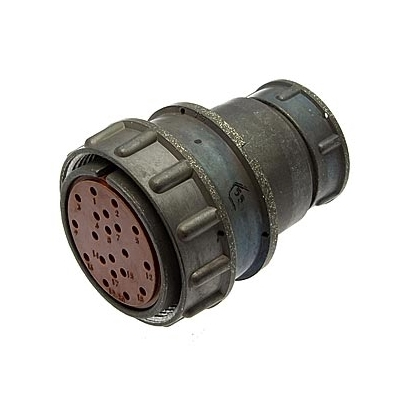

2РМ36КПЭ20Г2В1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Она используется для внутреннего объемного монтажа и оснащена прямым патрубком с гайкой для экранированного кабеля.

Технические характеристики

• Условное обозначение :

  • 2РМ — тип соединителя.

  • 36 — условный размер корпуса.

  • К — кабельный тип корпуса.

  • П — прямой тип патрубка.

  • Э — гайка патрубка для экранированного кабеля.

  • 20 — количество контактов.

  • Г — розетка.

  • 2 — сочетание контактов диаметром 1 мм и 1,5 мм.

  • В — серебряное покрытие контактов.

  • 1 — теплостойкость до +100° С.

• Электрические характеристики :

  • Токовая нагрузка на одиночный контакт:

    • Диаметр 1 мм: 5 А.

    • Диаметр 1,5 мм: 10 А.

  • Максимальная суммарная нагрузка: 100 А.

  • Максимальное рабочее напряжение:

    • Для контактов 1 мм: 560 В, 700 В.

    • Для контактов 1,5 мм: 560 В.

  • Максимальное испытательное напряжение в нормальных условиях:

    • Для контактов 1 мм: 1850 В, 2300 В.

    • Для контактов 1,5 мм: 1850 В.

• Механические и климатические характеристики :

  • Сопротивление контактов:

    • Диаметр 1 мм: не более 5 мОм.

    • Диаметр 1,5 мм: не более 2,5 мОм.

  • Емкость между контактами: не более 6 пФ.

  • Сопротивление изоляции: не менее 5000 МОм.

  • Рабочая температура: от -60° С до +100° С.

  • Синусоидальная вибрация: от 1 Гц до 5000 Гц с ускорением 490 м/с?.

  • Механический удар: до 5000 м/с? для одиночного действия и до 1000 м/с? для многократного действия.

• Прочие характеристики :

  • Минимальная наработка: 5000 часов.

  • Количество сочленений-расчленений: до 500 раз.

  • Минимальный срок сохраняемости: 15 лет.

  • Сочленение соединителей: резьбовое.

  • Поляризация корпусов: одношпоночная.

Эта розетка подходит для использования в различных электронных устройствах, требующих надежных и прочных соединений.
