2РМ36КПН20Ш2В1

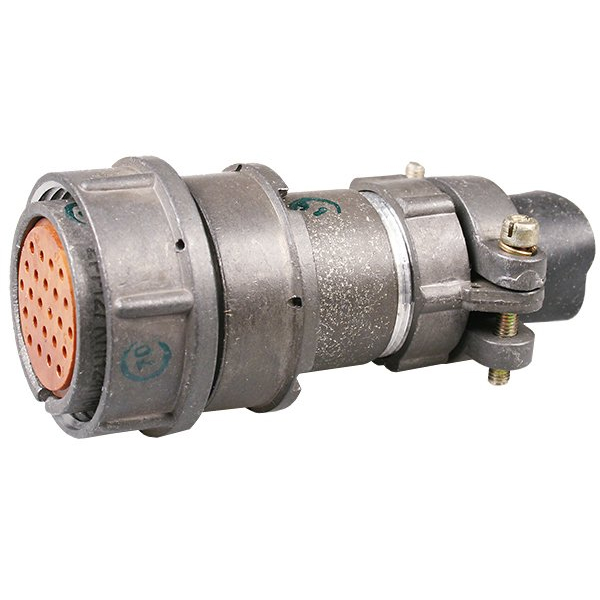

2РМ36КПН20Ш2В1 — это низкочастотный цилиндрический негерметичный электрический разъём из серии 2РМ, выполненный в видекабельной вилки с прямым патрубком и резьбовой гайкой длянеэкранированного кабеля.

Расшифровка обозначения

• 2РМ — серия низкочастотных цилиндрических разъёмов общепромышленного применения.

• 36 — условный размер корпуса (диаметр корпуса около 36 мм).

• К — кабельный корпус (разъём предназначен для монтажа на кабеле).

• ПН — прямой патрубок с гайкой для неэкранированного кабеля.

• 20 — количество контактов (20 контактов в одном корпусе).

• Ш2 — вилка (штекер) с резьбовым замыканием и вторым типом контактного ряда (часто с разными диаметрами контактов).

• В1 — покрытие контактовсеребром итеплостойкость до +100 °C.

Основные технические характеристики

• Рабочее напряжение: обычно до560–700 В (в зависимости от исполнения и условий эксплуатации).

• Ток на контакт: порядка5–10 А (точное значение зависит от диаметра контакта и режима нагрузки).

• Сопротивление контакта: не более0,005 Ом (для ряда контактов с диаметром ~1–1,5 мм).

• Сопротивление изоляции: не менеенескольких десятков МОм в нормальных условиях.

• Диапазон рабочих температур: примерноот −60 до +100 °C , с возможностью коротковременных перегревов до +180 °C.

• Климатическое исполнение — обычноУХЛ2.1 (умеренный и холодный климат, внутренний монтаж).

Применение

Разъём используется для подключениянизкочастотных цепей постоянного и переменного тока (частота до 3 МГц) в промышленной, измерительной и специальной технике, в том числе во вспомогательных системах и приборах.
Он рассчитан на многократные сочленения‑расчленения (сотни циклов), обеспечивает достаточно высокую вибро‑ и ударопрочность и применяется в условиях повышенной влажности и перепадов температур.
