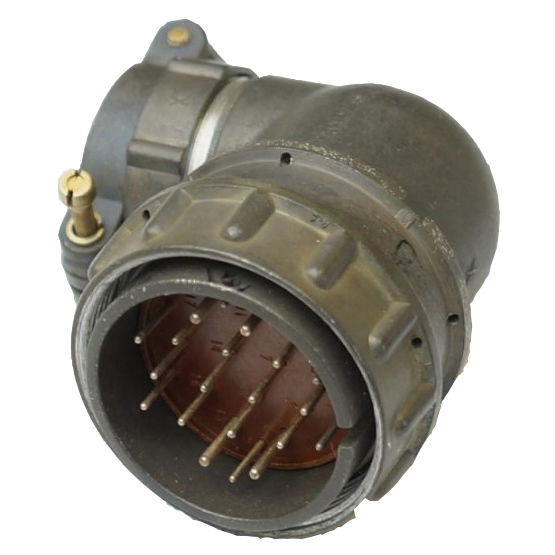

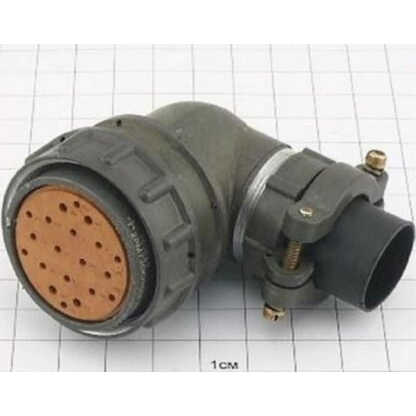

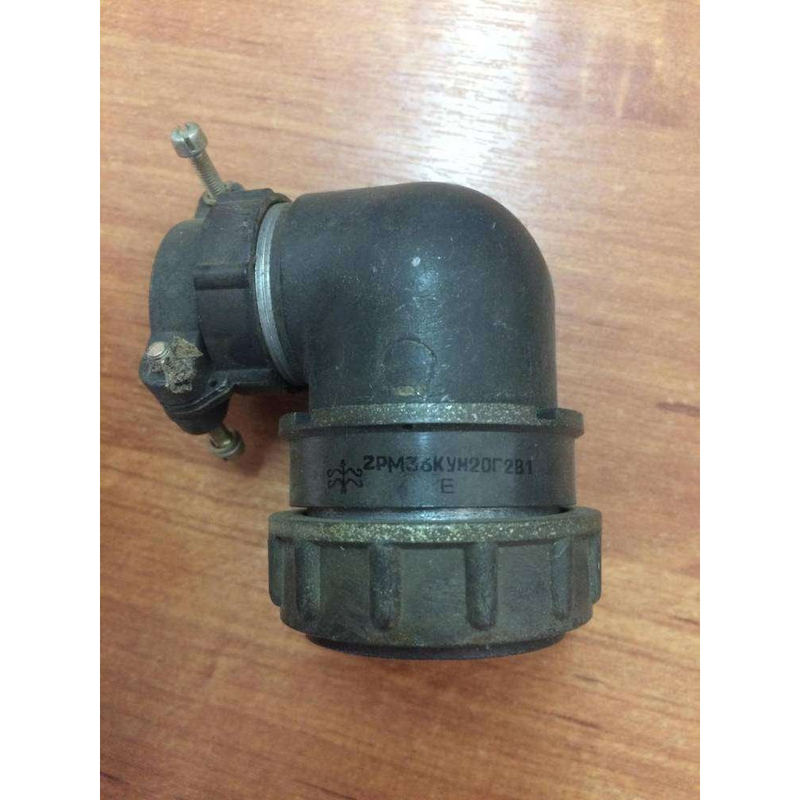

Разъём 2РМ36КУН20Г2В1 «Исеть» — это низкочастотный цилиндрический соединитель серии 2РМ, выполняемый в кабельной угловой розетке с всеклиматическим исполнением. Он предназначен для использования в электрических цепях постоянного и переменного тока частотой до 3 МГц, включая оборудование общепромышленного и специального назначения.

• 2РМ — тип соединителя (низкочастотный цилиндрический негерметичный).

• 36 — условный размер корпуса (диаметр соединителя).

• К — кабельная часть (розетка монтируется на кабель).

• У — угловой патрубок (вывод кабеля под углом, удобен при монтаже в стеснённых пространствах).

• Н — гайка патрубка для неэкранированного кабеля.

• 20 — 20 контактов.

• Г — розетка (ответная часть — вилка, обычно 2РМ36Б20Ш2…).

• 2 — сочетание контактов: часть диаметром 1,0 мм и часть 1,5 мм.

• В — серебряное покрытие контактов.

• 1 — теплостойкость до +100 °C.

• Рабочее напряжение: до примерно 560–700 В.

• Ток нагрузки на один контакт: до 6 А, суммарный допустимый ток — до 100 А (при условии равномерной нагрузки по контактам).

• Сопротивление контактов: единицы мегаом, сопротивление изоляции при нормальных условиях — не менее 5000 МОм.

• Рабочий диапазон температур окружающей среды: примерно от −60 до +100 °C, что соответствует всеклиматическому исполнению.

• Разъём допускает воздействие вибрации и механических ударов, максимальное количество соединений–разъединений — порядка 500 циклов.

Сочленение обеспечивается резьбовой муфтой, поляризация корпуса — одношпоночная, что предотвращает неправильное сопряжение с вилкой. Контакты с серебряным покрытием обеспечивают хорошую электропроводность и стабильность соединения в условиях влажности и перепадов температуры. Такой разъём часто применяется внутри приборов и на бортовых кабелях, где нужен низкочастотный многоконтактный, но достаточно надёжный и вибростойкий соединитель.
