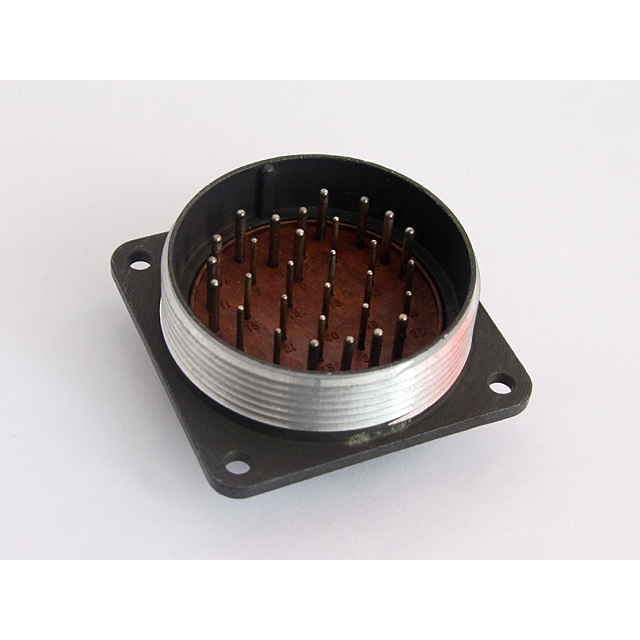

2РМ42Б30Ш2В1 «5» — это низкочастотный цилиндрический малогабаритный разъём-вилка блочного (приборного) типа, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он используется для объёмного монтажа с резьбовой фиксацией сочленённого положения и имеет 30 контактов с сочетанием диаметров 1 мм и 1,5 мм, покрытых серебром, с теплостойкостью до 100 °С.

Основные характеристики

• Максимальная токовая нагрузка: 4,5 А на контакт Ø1 мм, 9 А на контакт Ø1,5 мм; суммарная на соединитель — до 168 А.

• Номинальное напряжение: 700 В для контактов Ø1 мм, 560 В для Ø1,5 мм.

• Сопротивление контактов: не более 5 мОм (Ø1 мм) и 2,5 мОм (Ø1,5 мм); изоляции — не менее 5000 МОм (или 1000 МОм по некоторым данным).

• Рабочая температура: от -60 °С до +100 °С, с кратковременным воздействием до +180 °С.

Разъём выполнен из алюминиевого сплава с карболитовой вставкой, размеры около 49×49×25 мм, цвет корпуса — серый. Он выдерживает вибрацию 1–5000 Гц (до 490 м/с²), удары до 5000 м/с² (однократно), акустические шумы 170 дБ и линейное ускорение 2000 м/с².

Условия эксплуатации

Соединитель работает при пониженном давлении от 133,32×10⁻¹² Па, повышенном — до 50,6×10⁴ Па, относительной влажности до 98% при +25 °С. Ресурс — 500 циклов сочленения-расчленения, наработка — до 175 000 часов при 80 °С, срок хранения — 15 лет. Климатическое исполнение — УХЛ 2.1.

Расшифровка обозначения

2РМ — серия цилиндрических соединителей; 42 — посадочный диаметр корпуса; Б — блочный корпус; 30 — число контактов; Ш — вилка; 2 — сочетание контактов Ø1 и 1,5 мм; В — серебро; 1 — теплостойкость 100 °С; «5» — вероятно, обозначение контрольного штыря или специальной модификации ОС.

Ответными частями служат кабельные розетки типа 2РМ(Т)42К30Г2В1 или аналогичные.
