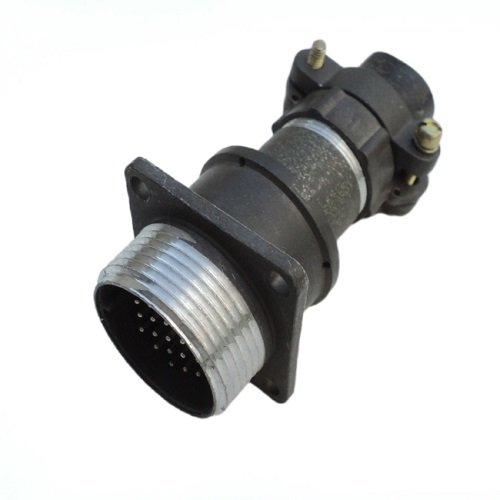

2РМ42БПН0 относится к семейству цилиндрических низкочастотных разъёмов серии 2РМ, предназначенных для работы в цепях постоянного и переменного тока небольшой и средней мощности в аппаратуре общего и специального назначения.

Что означает маркировка

• «2РМ» – тип серии разъёмов (низкочастотные цилиндрические соединители).​

• «42» – условный размер корпуса (диаметр корпуса порядка 42 мм).

• «Б» – блочный тип корпуса, для установки на панель/шасси.

• «П» – патрубок прямой .​

• «Н» – гайка патрубка для неэкранированного кабеля.​

• «0» в конце – уточнение исполнения; у близких обозначений «1» обычно связано с теплостойкостью до 100 °С, здесь, как правило, то же температурное исполнение, но без дополнительных опций.

По конструкции 2РМ42БПН0 близок к 2РМ42БПН50Ш2В1/Г2В1, отличается вариантом контактной части и/или исполнения (тип контактов, количество, сочетание)..

Основное назначение

• Используется как разъём для соединения кабельных жгутов с блоками аппаратуры.

• Применяется в измерительной, промышленной, транспортной, военной и другой аппаратуре, где требуется виброустойчивое резьбовое соединение и фиксированная поляризация корпуса (одношпоночная).

• Рассчитан на токи до нескольких ампер на контакт и суммарную нагрузку в десятки–сотни ампер в зависимости от диаметра контактов и конкретного исполнения (Ш/Г, сочетание контактов).​

Конструкция и исполнение

• Корпус: цилиндрический, блочный, негерметичный, с резьбовой муфтой сочленения.

• Патрубок: прямой, с гайкой под неэкранированный кабель (обжатие/зажим кабельной оболочки).​

• Поляризация: одношпоночная – исключает неправильное совмещение половин разъёма.​

• Контакты: штыревые или гнездовые (в зависимости от буквы Ш/Г в полной маркировке), с серебряным покрытием для снижения переходного сопротивления.

• Тип монтажа: как правило, фланцевое крепление к панели; задняя часть – под кабельный ввод с патрубком.

Электрические характеристики (по близким исполнениями 2РМ42)

• Тип тока: постоянный и переменный до частот порядка нескольких мегагерц (до 3 МГц).​

• Максимальный ток на одиночный контакт (типичные значения для 2РМ42):

  • контакт диаметром 1 мм – около 4–4,5 А;​

  • контакт диаметром 1,5 мм – около 8–9 А.​

• Суммарная токовая нагрузка на соединитель – порядка 168–190 А (для типовых 50‑контактных исполнений).​

• Сопротивление контакта – единицы миллиОм: около 0,005 Ом и ниже, в зависимости от диаметра.

• Сопротивление изоляции – не менее нескольких тысяч МОм (порядка 5000 МОм).​

• Ёмкость между контактами – единицы пикофарад (около 6 пФ).​

Механика и надёжность

• Диаметр корпуса типового 2РМ42 – около 42 мм, длина блочной вилки – порядка 60–70 мм.

• Масса для 50‑контактных вариантов – порядка нескольких десятков грамм (до ~50–60 г).​

• Наработка – не менее 1000 ч.​

• Число сочленений–расчленений – около 500 циклов.​

• Виброустойчивость: работа при синусоидальной вибрации 1–5000 Гц с ускорениями до сотен м/с².

• Ударная стойкость: кратковременные удары с пиковым ускорением до нескольких тысяч м/с² (до 5000 м/с² для одиночного удара).

Климатическое исполнение и условия эксплуатации

• Температурный диапазон работы обычно от −60 °C до +100 °C.

• Допускаются циклы смены температуры от высоких положительных (порядка +180 °C) до низких отрицательных (−60 °C) без потери работоспособности при испытаниях.
