Описание

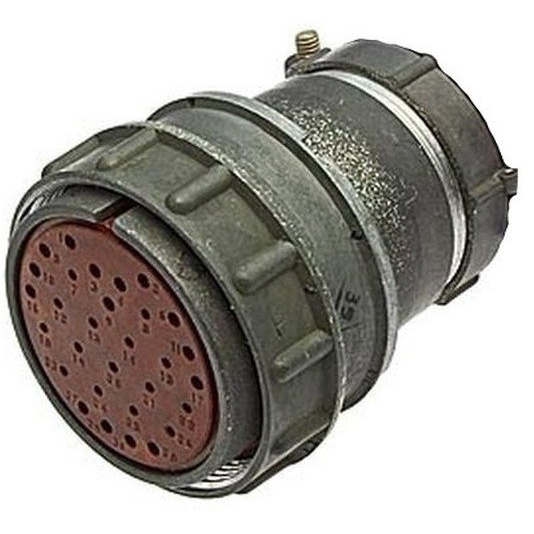

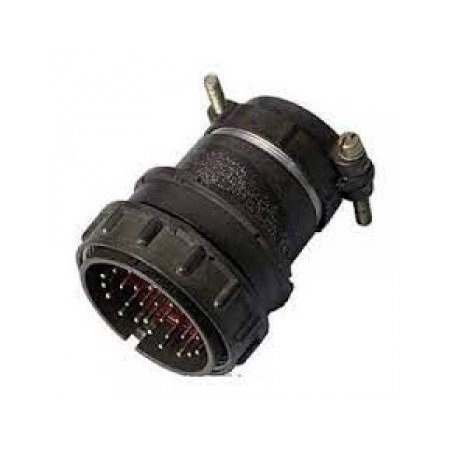

Соединители 2РМ42КПЭ30Ш2В1
Соединитель 2РМ42КПЭ30Ш2В1 представляет собой электрический низкочастотный цилиндрический негерметичный соединитель, предназначенный для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Он может использоваться при напряжении до 700 В и имеет конструкцию, состоящую из двух частей: вилки и розетки.
Конструкция и характеристики
Тип соединителя : Негерметичный, с резьбовым соединением и одношпоночной поляризацией корпусов.
Корпус : Кабельный (обозначение \"К\") с прямым патрубком (обозначение \"П\").
Количество контактов : 30, с возможностью использования контактов диаметром 1 мм и 1,5 мм.
Покрытие контактов : Серебро или золото.
Способ монтажа : Объемный монтаж с пайкой; возможно использование как экранированных, так и неэкранированных кабелей.
Технические параметры
Максимальный ток на одиночный контакт :
Для контактов диаметром 1 мм — до 4,5 А.
Для контактов диаметром 1,5 мм — до 9 А.
Электрическая прочность изоляции :
При максимальном рабочем напряжении 560 В — не менее 1850 В.
При максимальном рабочем напряжении 700 В — не менее 2300 В.
Температурный диапазон эксплуатации : от -60 °C до +100 °C.
Гарантийный срок хранения : 15 лет.
Соединители 2РМ42КПЭ30Ш2В1 широко применяются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Они подходят для внутреннего монтажа в климатическом исполнении УХЛ2.1 по ГОСТ 15150-69
Соединитель 2РМ42КПЭ30Ш2В1 — это электрический низкочастотный цилиндрический негерметичный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 700 В.
Основные характеристики:
Тип соединителя : 2РМ — это тип соединителя.
Условный размер корпуса : 42.
Вид корпуса : К — кабельный.
Вид патрубка : П — прямой.
Вид гайки патрубка : Э — для экранированного кабеля.
Количество контактов : 30.
Часть соединителя : Ш — вилка.
Сочетание контактов : 2 — контакты диаметром 1 мм и 1,5 мм.
Покрытие контактов : В — серебро.
Теплостойкость : 100 °С
Технические параметры:
Токовая нагрузка на одиночный контакт :
Для контактов диаметром 1 мм: до 4,5 А.
Для контактов диаметром 1,5 мм: до 9 А.
Максимальная суммарная нагрузка : до 168 А
Электрическая прочность изоляции : при максимальном рабочем напряжении 700 В — 2300 В
Усилие расчленения : не более 343,4 Н (35 кгс)
Условия эксплуатации:
Температура среды : от -60 °С до +100 °С.
Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц, амплитуда ускорения — 490 м/с?
Механический удар : пиковое ударное ускорение до 5000 м/с? для одиночного действия
Применение:
Соединители 2РМ42КПЭ30Ш2В1 используются в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть установлены с экранированными или неэкранированными кабелями.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
