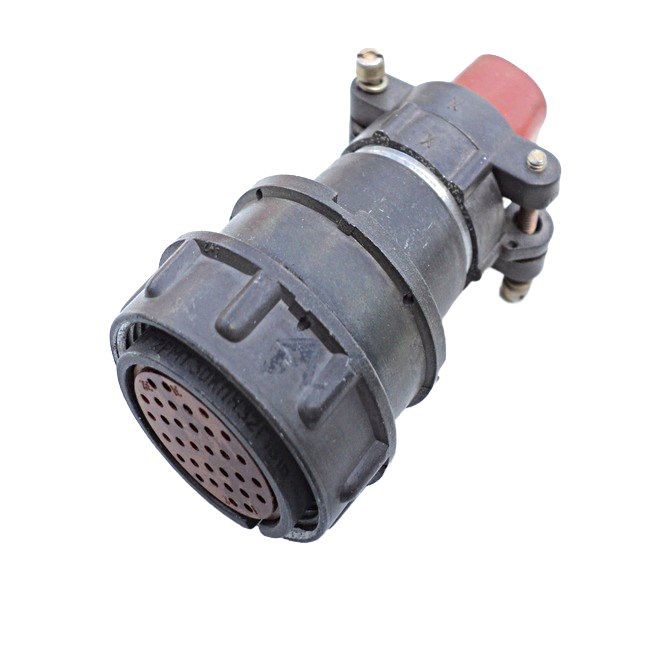

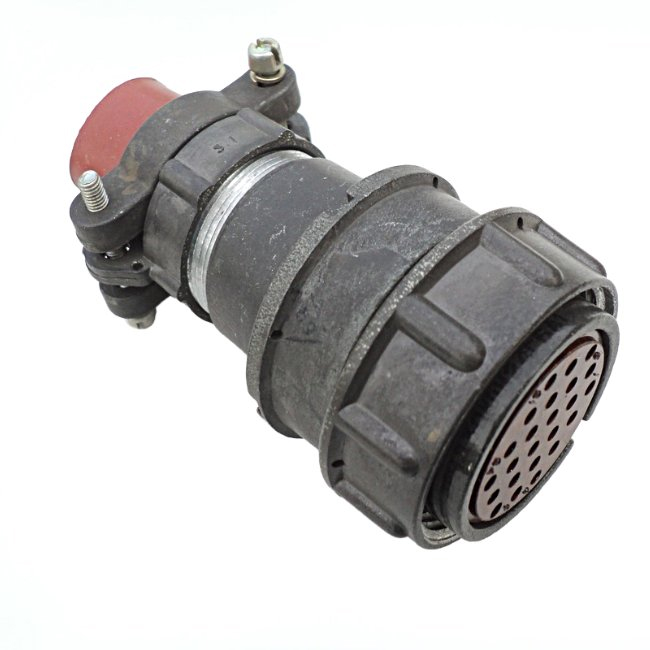

Разъем 2РМ42КПЭ50Г2В1Л относится к серии разъемов 2РМ, которые широко используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Давайте разберем условное обозначение этого разъема:

• 2РМ — тип разъема, обозначающий электрический низкочастотный цилиндрический негерметичный соединитель.

• 42 — условный размер корпуса.

• К — тип корпуса: кабельный.

• П — форма кожуха (вид патрубка): прямая.

• Э — вид концевой гайки: для экранированного кабеля.

• 50 — количество контактов.

• Г — часть соединителя: гнездо ( розетка ).

• 2 — сочетание контактов по их диаметрам: 1,0 мм и 1,5 мм.

• В1 — покрытие контактов: серебро или золото.

• Л — дополнительные характеристики, которые могут включать особенности конструкции или применения.

Характеристики разъемов серии 2РМ42 :

• Количество контактов : 50.

• Рабочее напряжение : до 700 В (в зависимости от типа).

• Максимальная токовая нагрузка на одиночный контакт : обычно до 4 А, но может варьироваться в зависимости от диаметра контакта.

• Сопротивление контактов : зависит от диаметра контакта, например, для контактов ? 1,0 мм не более 0,005 Ом.

• Материал контактов : золото или серебро.

• Температурный диапазон : от -60°C до +100°C.

• Срок службы : обычно не менее 5000 часов при 500 циклах соединения-разъединения.

Эти разъемы используются в различных п

Разъем2РМ42КПЭ50Г2В1Л относится к серии электрических низкочастотных цилиндрических негерметичных соединителей, широко используемых в радиоэлектронной и радиотехнической аппаратуре. Ниже приведены его основные характеристики и особенности:

Описание и технические характеристики

• Тип соединителя : 2РМ — электрический низкочастотный цилиндрический негерметичный.

• Типоразмер : 42.

• Вид корпуса : К — кабельный.

• Вид патрубка : П — прямой.

• Вид гайки для патрубка : Э — для экранированного кабеля.

• Количество контактов : 50.

• Часть соединителя : Г — розетка.

• Сочетание контактов : 2 — контакты ?1,0 мм и ?1,5 мм.

• Покрытие контактов : В — серебро.

• Вид контакта : 1 — цилиндрический.

• Л — указывает на левую розетку (только для соединителей с проходными вилка ми).

Технические характеристики

• Вибрация : диапазон частот от 1 до 1000 Гц, ускорение 490 м/с? (50 g).

• Одиночные удары : ускорение 5000 м/с? (500 g).

• Многократные удары : ускорение 1000 м/с? (100 g).

• Линейные нагрузки : ускорение 2000 м/с? (200 g).

• Максимальное рабочее напряжение : не более 560 В или 700 В.

• Максимальная токовая нагрузка на контакт :

  • ?1,0 мм: от 5 до 8 А.

  • ?1,5 мм: от 7 до 15 А.

• Сопротивление электрического контакта :

  • ?1,0 мм: не более 5,0 мОм.

  • ?1,5 мм: не более 2,5 мОм.

• Сопротивление изоляции : не менее 1000 МОм.

• Температура окружающей среды : от -60 до +100 °C.

• Смена температур : от -60 до +150 °C.

• Атмосферное рабочее пониженное давление : 133,37·10^-12 Па (10^-12 мм рт. ст.).

• Минимальная наработка : 5000 часов при 500 сочленениях-расчленениях.

• Минимальный срок сохраняемости : 25 лет

Применение

Эти разъемы используются в различных радиоэлектронных и радиотехнических устройствах как соединители общего назначения. Они имеют резьбовое сочленение и извлекаемые контакты, что позволяет легко монтировать и ремонтировать оборудование. Метод монтажа — обжимка.
