Описание

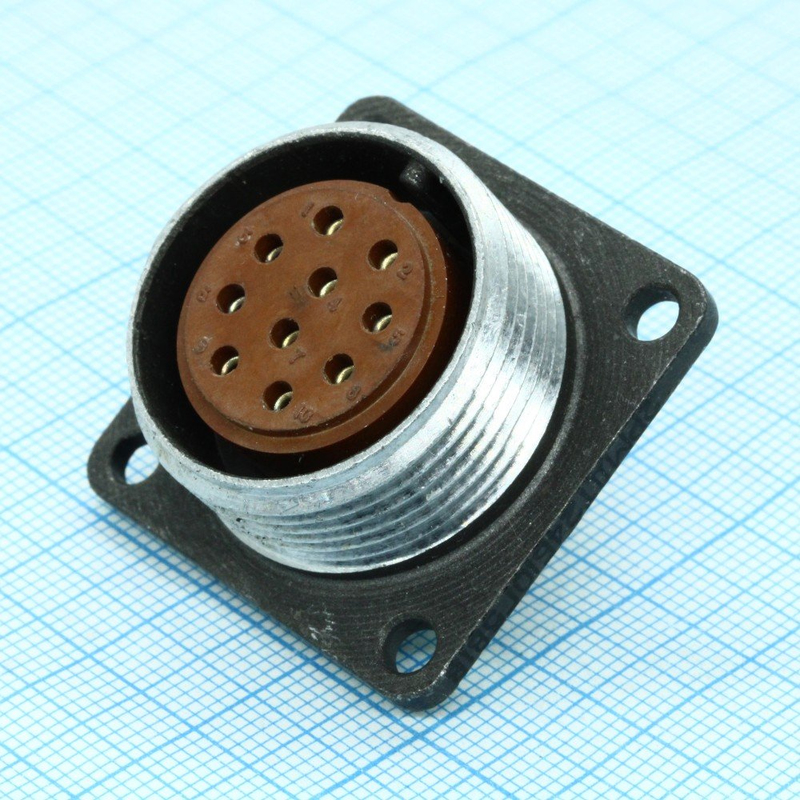

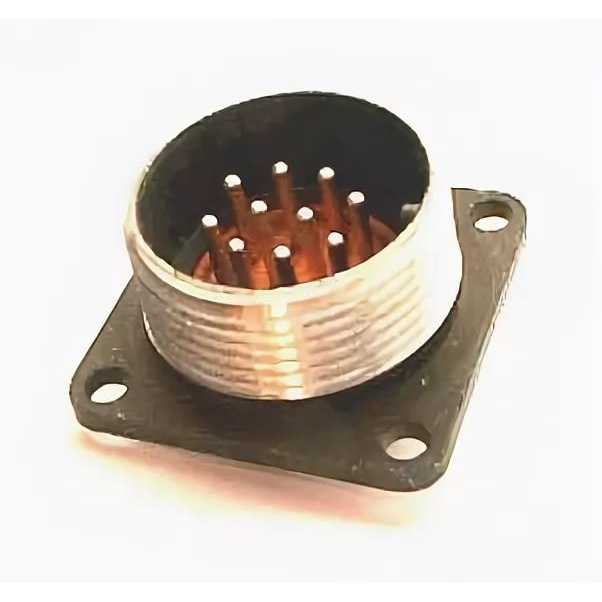

2РМД24Б10Г5В1
Разъем 2РМД24Б10Г5В1 представляет собой блочную приборную розетку с 10 контактами, предназначенную для соединения электрических цепей. Он относится к серии 2РМД, которая включает негерметичные цилиндрические соединители, используемые в радиоэлектронной аппаратуре.
Основные характеристики
- Количество контактов : 10
- Диаметр контактов : 1,5 мм
- Максимальная токовая нагрузка : 10 А на контакт, до 83 А на соединитель в целом
- Рабочее напряжение : до 560 В (переменный и постоянный ток)
- Температурный диапазон : от -60°C до +100°C
- Сопротивление контактов : не более 2,5 мОм
- Емкость между контактами : не более 6 пФ
- Сопротивление изоляции : не менее 5000 МОм
Конструкция и применение
Разъем выполнен из алюминиевого сплава и имеет резьбовое соединение, что обеспечивает надежность и долговечность. Он используется для соединения и разъединения электрических цепей частотой до 3 МГц. Разъемы данной серии находят применение в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения .Расшифровка обозначений
Обозначение 2РМД24Б10Г5В1 расшифровывается следующим образом:| Символ | Значение |
|---|---|
| 2РМД | Тип разъема (цилиндрический, низкочастотный, негерметичный) |
| 24 | Посадочный диаметр корпуса (24 мм) |
| Б | Тип корпуса (блочный) |
| 10 | Количество контактов (10) |
| Г | Вид соединителя ( розетка ) |
| 5 | Диаметр контактов (1,5 мм) |
| В | Вид покрытия контактов (серебро) |
| 1 | Максимально допустимая температура окружающей среды (100°C) |
Габаритные размеры
Габаритные размеры разъема составляют примерно 33?33?25 мм, а масса не превышает 25,5 г. Разъем также имеет устойчивость к механическим воздействиям и вибрациям, что делает его подходящим для использования в сложных условиях эксплуатации .Доставка
