Описание

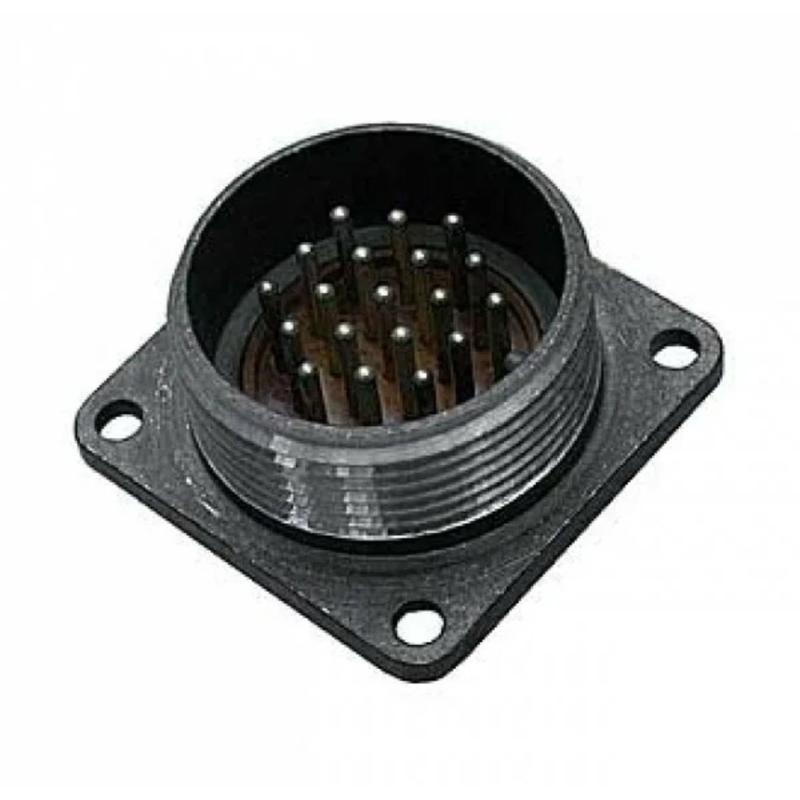

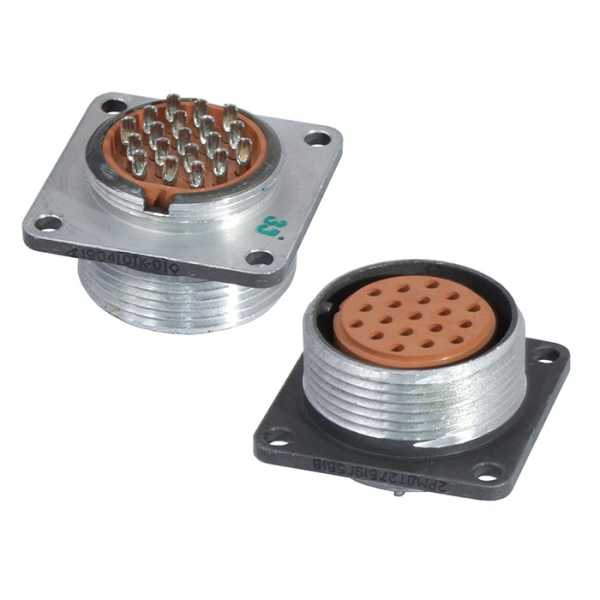

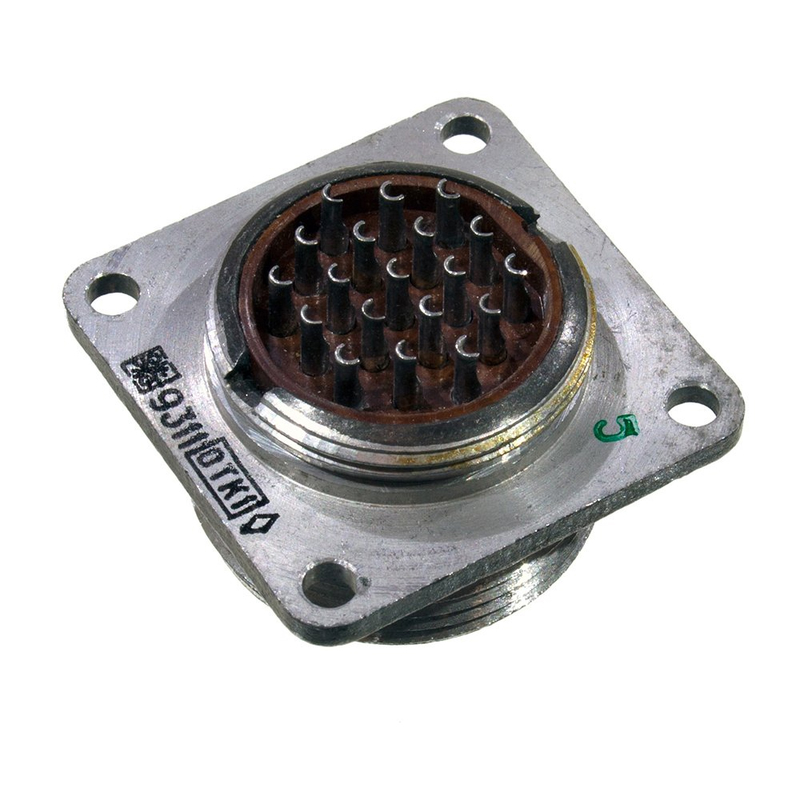

2РМД(Т)27Б19ШВ1В
2РМД(Т)27Б19ШВ1В — это цилиндрический низкочастотный разъём серии 2РМД/2РМДТ с резьбовым соединением, предназначенный для соединения многожильных электрических цепей в аппаратуре общего и специального назначения.
Расшифровка маркировки
2РМД / 2РМДТ — серия цилиндрических низкочастотных разъёмов (2РМД — обычный, 2РМДТ — теплостойкий вариант с теми же габаритами).
27 — посадочный диаметр корпуса 27 мм.
Б — блочный (приборный) тип корпуса, для крепления на панель/шасси.
19 — количество электрических контактов (19 пинов).
Ш — вилка (штепсельная часть, «папа»).
В — серебряное покрытие контактов (обозначение материала/покрытия).
1 — исполнение по теплостойкости (рабочая температура до 100 °С).
Дополнительная «В» в конце в обозначениях серии 2РМДТ обычно указывает вариант климатического/конструктивного исполнения (например, для умеренного климата).
Основные электрические параметры
Для разъёмов 2РМД/2РМДТ типоразмера 27 с 19 контактами (как у 2РМД(Т)27Б19ШВ1В) типичны следующие характеристики: +5
Рабочее напряжение: до 560 В (постоянное или переменное). +3
Диаметр контакта: примерно 1,5 мм.
Максимальный ток на один контакт: около 7 А.
Суммарная токовая нагрузка на соединитель: до порядка 100–110 А.
Сопротивление контакта: не более ~2,5 мОм для контакта диаметром 1,5 мм.
Сопротивление изоляции: обычно не менее 1000–5000 МОм в нормальных условиях (в зависимости от конкретного исполнения).
Механические и климатические свойства
Диапазон рабочих температур: примерно от −60 до +100 °С (исполнение «1» по теплостойкости до 100 °С).
Минимальная наработка: порядка 1000–5000 часов по паспортам разных исполнений.
Количество циклов сочленения/расчленения: около 500.
Срок сохраняемости: порядка 15–25 лет (зависит от серии и документации).
Виброустойчивость: синусоидальная вибрация до единиц–тысяч Гц, ускорение до порядка 490 м/с².
Конструктивное исполнение и применение
Цилиндрический разъём с резьбовым соединением ответных частей, с одношпоночной поляризацией корпусов для исключения ошибочного совмещения.
Блочный приборный корпус (буква «Б») монтируется на панель оборудования; вилка (Ш) обычно спаривается с ответной розеткой типа 2РМД(Т)27Б19Г….
