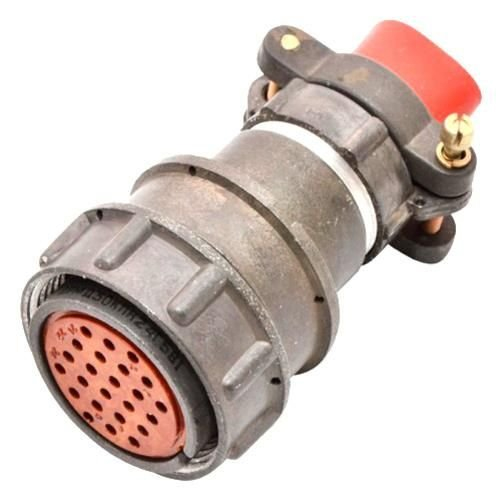

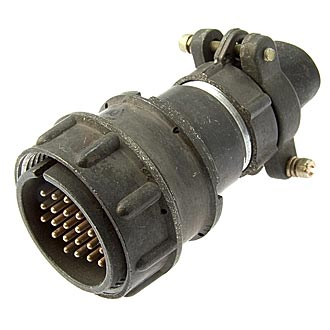

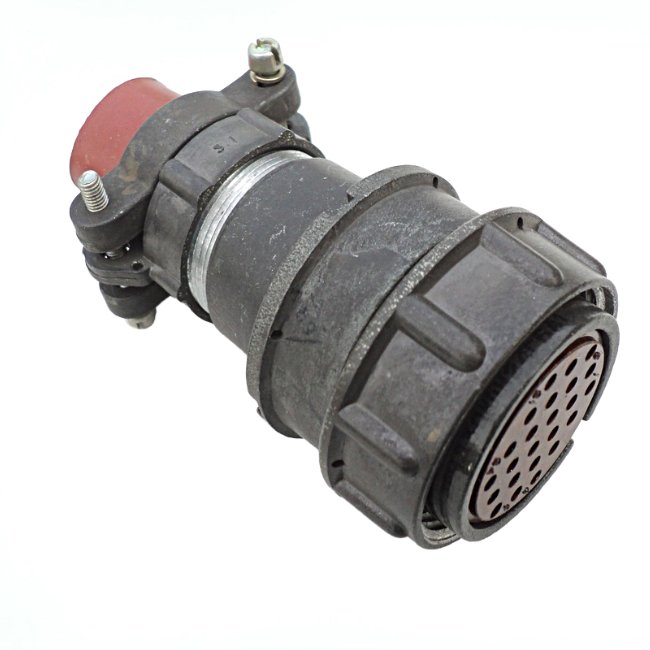

Разъём 2РМД(Т)30КПН24ШВ1 — это низкочастотный цилиндрический электрический соединитель, относящийся к серии 2РМД/2РМДТ, рассчитанный на 24 контакта в условном размере корпуса «30».

Общие сведения

• Это кабельный соединитель (обычно вилка или розетка) с резьбовым соединением корпусов и одношпоночной поляризацией, что исключает неправильную стыковку.

• Предназначен для цепей постоянного и переменного тока с частотой до примерно 3 МГц, используется в промышленной и радио‑электронной аппаратуре. ​

Конструкция и материалы

• Корпус выполняется металлическим (часто алюминиевым сплавом), а контактное поле — на основе карболитового или аналогичного компаундного основания; в разъёмах серии 2РМД(Т) контакты обычно из латуни или бронзы с покрытием серебром или золотом.

• Гнёзда и штыри рассчитаны на многократные сочленения (до нескольких сотен циклов), а конструкция обеспечивает надёжный контакт и достаточную механическую прочность.

Электрические и климатические параметры

• Максимальное рабочее напряжение обычно составляет порядка 500–600 В постоянного или переменного тока (точное значение зависит от конкретного исполнения и условий эксплуатации).

• Сопротивление изоляции между контактами и корпусом не менее 1000 МОм в нормальных условиях, что соответствует требованиям низкочастотных соединителей.

• Температурный диапазон эксплуатации обычно в пределах от −60 °C до +100 °C , срок сохраняемости — порядка 20–25 лет.

Особенности обозначения

Условная расшифровка на примере 2РМД(Т)30КПН24Ш(5)В1(В) :

• 2РМД(Т) — серия: низкочастотный цилиндрический разъём, Д — для кабельного исполнения, Т — обычно означает прямой патрубок (кабельный корпус).

• 30 — условный размер корпуса.

• КПН — вид соединителя (кабельный с прямым патрубком, негерметичный).

• 24 — количество контактов.

• Ш — тип контактного поля (штыри), В1 — конкретное исполнение контактного поля/маркировки.
