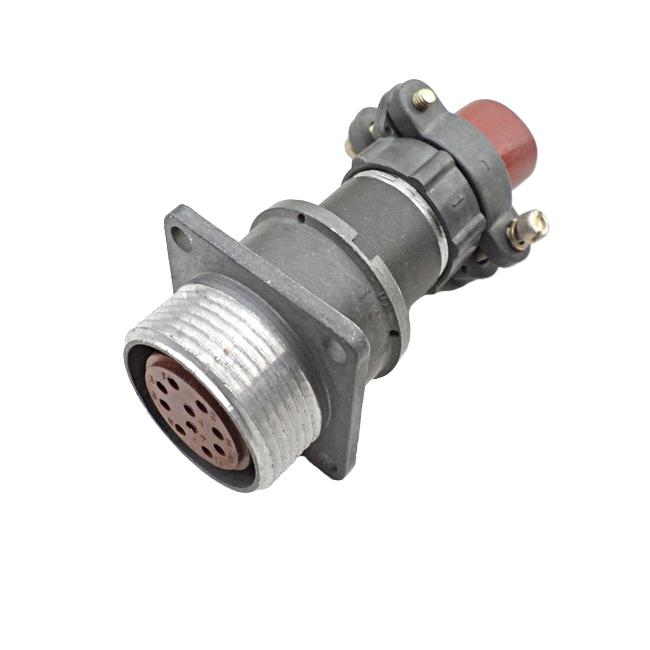

2РМД24БПН10ГВ1 — это низкочастотный цилиндрический приборный соединитель (разъём) типа «розетка блочная» из серии 2РМД, предназначенный для соединения электрических цепей постоянного и переменного тока в приборах и аппаратуре.

Назначение и тип соединителя

Этот разъём используется для неразъёмных соединений в составе изделий, где применяется внутренний объемный монтаж, чаще всего внутри блоков и панелей. Соединитель не герметичный, имеет резьбовую фиксацию сочленённого положения, что обеспечивает надёжное электрическое соединение и механическую фиксацию контактов.

Ключевые электрические параметры

• Номинальное (максимальное) рабочее напряжение — до порядка 560 В, при этом допустима работа как в цепях постоянного, так и переменного тока.

• Токовая нагрузка: до примерно 10 А на один контакт, суммарный ток на разъём может достигать порядка 80–90 А в зависимости от числа и состояния контактов.

• Сопротивление контактов — не более нескольких миллиом, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Механические и климатические характеристики

• Разъём рассчитан на работу в широком диапазоне температур окружающей среды, обычно от примерно −60 °C до +100 °C.​

• Выдерживает высокую относительную влажность воздуха (до примерно 98% при температуре +25…+40 °C) и пониженное атмосферное давление, что позволяет использовать его и в условиях, приближённых к разрежённым.

• Соединитель устойчив к механическим воздействиям: синусоидальной вибрации, повторным и одиночным ударным нагрузкам, а также к линейным ускорениям, что важно для бортовой и промышленной аппаратуры.

Особенности конструкции и монтажа

• Разъём выполнен в блочном (приборном) исполнении, контактные ножи или пальцы монтируются пайкой (объёмный монтаж) внутрь платы или корпуса изделия.

• Контакты обычно имеют серебряное или другое металлическое покрытие, что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.
