Описание

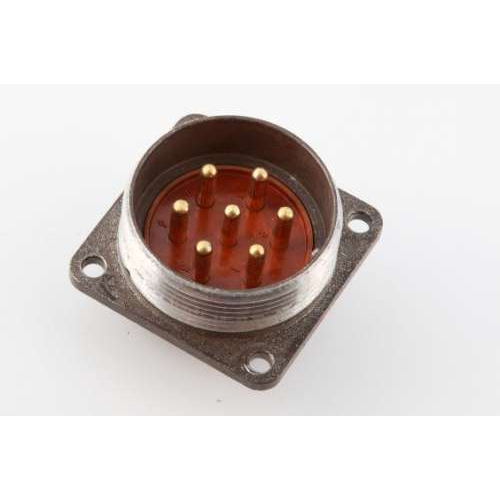

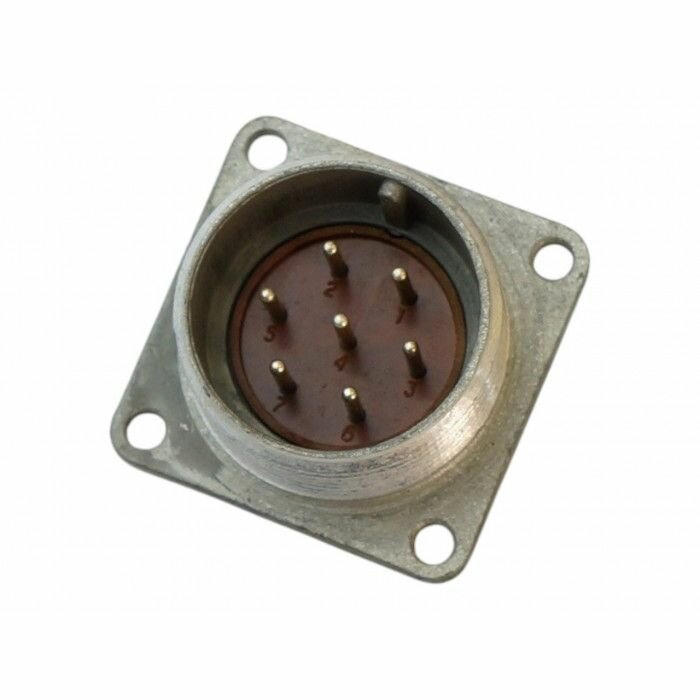

Соединители 2рмд27б7ш5а1
Соединители 2РМД27Б7Ш5А1 представляют собой блочные вилки, предназначенные для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего объемного монтажа и могут работать при напряжении до 700 В.
Технические характеристики
Токовая нагрузка :
На одиночный контакт — 12 А.
Суммарная на соединитель — 70 А.
Напряжение :
Максимальное рабочее напряжение — 700 В.
Испытательное напряжение в нормальных условиях — 2300 В , а при пониженном давлении (399,96 Па) — 450 В.
Контакты :
Все контакты имеют диаметр 1,5 мм.
Покрытие контактов: золото ( А ).
Теплостойкость : До +100°C ( 1 ).
Условия эксплуатации : Рабочая температура от –60°C до +100°C. Выдерживает механические удары и вибрации.
Применение
Эти соединители широко используются в различных электротехнических устройствах благодаря своей надежности и точности изготовления. Они также применяются в военной технике из-за соответствия техническим условиям ГЕ0.364.126ТУ.
Конструктивные особенности
Соединители имеют блочный тип корпуса ( Б ) с одношпоночной поляризацией корпусов. Сочленение осуществляется резьбовым способом.
В целом, соединители типа 2РМД27Б7Ш5А1 обеспечивают надежное подключение электрических цепей при различных условиях эксплуатации.
Разъем2РМД27Б7Ш5А1 представляет собой блочную вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он используется для внутреннего объемного монтажа и может работать в широком диапазоне температур от -60°C до +100°C.
Технические характеристики:
Максимальная токовая нагрузка : на одиночный контакт — 12 А, суммарная на соединитель — 70 А.
Максимальное рабочее напряжение : 700 В.
Максимальное испытательное напряжение : в нормальных климатических условиях — 2300 В, при пониженном давлении — 450 В.
Сопротивление контактов : не более 2,5 мОм.
Сопротивление изоляции : не менее 5000 МОм.
Емкость между контактами : не более 6 пФ.
Усилие расчленения : не более 65,6 Н (7 кгс).
Минимальная наработка : 5000 часов.
Число сочленений-расчленений : 500 раз.
Минимальный срок сохраняемости : 15 лет.
Соединение : резьбовое.
Поляризация корпусов : одношпоночная.
Габаритные размеры : 36?36?25 мм.
Масса : не более 22,5 г.
Условия эксплуатации:
Температура окружающего воздуха : рабочая от -60°C до +100°C, предельная от -60°C до +70°C.
Относительная влажность воздуха : до 98% при +25°C.
Атмосферное давление : рабочее — 133,32·10^-12 Па (10^-12 мм рт. ст.), предельное — 12 кПа (90 мм рт. ст.).
Вибрация и ударные нагрузки : выдерживает синусоидальную вибрацию и механические удары.
Этот разъем широко используется в различных электротехнических устройствах благодаря своей надежности и возможности работать в сложных условиях.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
Доставка
Выберите ваш регион:
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Москва Санкт-Петербург Новосибирск Свердловск Нижний Новгород Татарстан Самара Омск Челябинск Ростов Башкортостан Волгоград Пермь Красноярс Воронеж Саратов Краснодар Алтай | Удмуртия Ульяновск Приморье Ярославль Дагестан Хабаровск Оренбург Кемеров Рязань Томск Астрахань Пенза Липецк Тула Киров Чувашия Бурятия Калининград | Брянск Курск Ивановск Тверь Ставрополь Севастополь Белгород Архангельск Владимир Курганск Крым Смоленск Калуга Забайкалье Мордовия Орлов Вологодск Северная Осетия | Алания Мурманск Ханты-Мансийск Югра Тамбов Чечня Кострома Карелия Ростовск Марий Эл Иркутск Нижегородск Кабардино-Балкария Коми Новгород Амурск Псков Алтайский край | Сахалин Камчатский край Красноярск Хакасия Якутия Адыгея Тюмень Карачаево-Черкесия Ямало-Ненецкий АО Калмыкия Приморский край Свердлов Ингушетия Иванов Московская область Ленинградская область Ханты-Мансийский АО — Югра Курган |
ДОСТАВКА В ЕВРОПУ
Стамбул Лондон Берлин Мадрид Киев Рим Баку Париж Минск Бухарест Вена Гамбург | Брюссель Самара Ростов-на-Дону Уфа Бирмингем Тбилиси Кёльн Ереван Пермь Воронеж Волгоград Одесса Днепр Неаполь | Лидс Краков Запорожье Франкфурт Львов Тольятти Лодзь Севилья Палермо Сарагоса Владикавказ Ижевск Кривой Рог Рига | Копенгаген Дюссельдорф Дортмунд Эссен Малага Оренбург Шеффилд Познань Бремен Лиссабон Рязань Гомель Астрахань Дублин | Прага София Казань Белград Амстердам Саратов Кишинёв Загреб Валенсия Ярославль Генуя Штутгарт Глазго | Варшава Барселона Мюнхен Харьков Милан Стокгольм Краснодар Турин Марсель Скопье Вроцлав Хельсинки Ульяновск Вильнюс | Ливерпуль Будапешт Лейпциг Ганновер Тирана Дрезден Роттердам Гётеборг Манчестер Липецк Киров Лион Гаага |
Где купить
Приобрести продукцию в Москве и других городах, Вы можете, предварительно забронировав ее на сайте
Недавно просмотренные товары:
2РМД27 2РМД27Б7Ш5А1
Под заказ

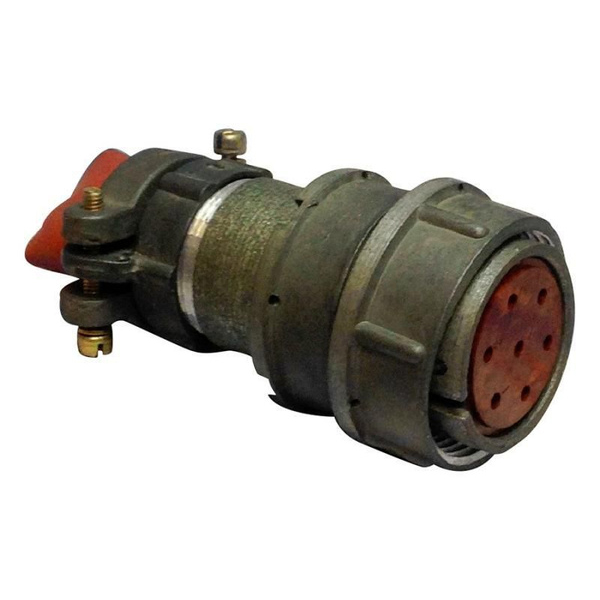

2РМД27 2РМД27КПН7ГВ1В
