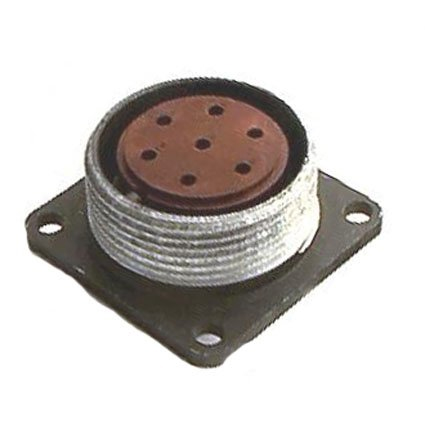

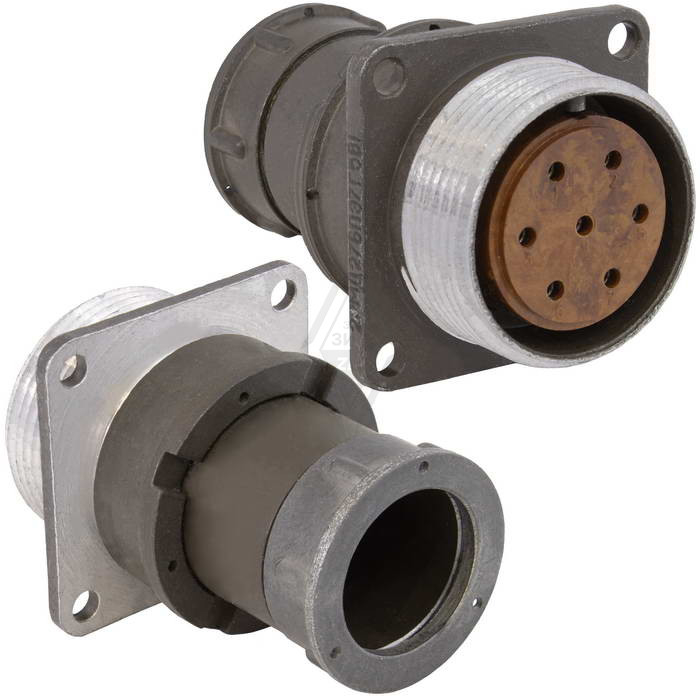

Разъем2РМД27БПЭ7Г5В1 — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для ручного соединения и разъединения электрических цепей. Он относится к серии2РМД , которая используется в радиоэлектронной аппаратуре общего и специального назначения.

Технические характеристики

• Тип соединителя : 2РМД — низкочастотный цилиндрический негерметичный.

• Условный размер корпуса : 27.

• Вид корпуса : Б — блочный (приборный).

• Вид патрубка : П — прямой.

• Вид гайки патрубка : Э — для экранированного кабеля.

• Количество контактов : 7.

• Часть соединителя : Г — розетка.

• Обозначение сочетания контактов : 5 — все контакты диаметром 1,5 мм.

• Покрытие контактов : В — серебро.

• Теплостойкость : 1 — до +100°C.

Эксплуатационные характеристики

• Максимальное рабочее напряжение : до 700 В (в некоторых источниках указано до 560 В).

• Максимальная токовая нагрузка на одиночный контакт : 12 А, суммарная — до 70 А.

• Рабочая температура : от -60°C до +100°C.

• Сопротивление изоляции : не менее 5000 МОм (в некоторых источниках указано не менее 1000 МОм).

• Количество сочленений-расчленений : до 500 раз.

• Минимальная наработка : не менее 5000 часов.

Условия эксплуатации

Разъемы могут работать в условиях синусоидальной вибрации, механических ударов и повышенной влажности. Они также выдерживают испытания на воздействие климатических факторов, таких как влажное тепло, иней и роса.

Применение

Используется в узлах и блоках радиоэлектронной аппаратуры для соединения и разъединения электрических цепей постоянного и переменного токов.

В 1978 и 1988 годах эти разъемы уже были в использовании, но конкретных данных о их производстве или модификациях в эти годы нет. Однако их технические характеристики и область применения остались неизменными.
