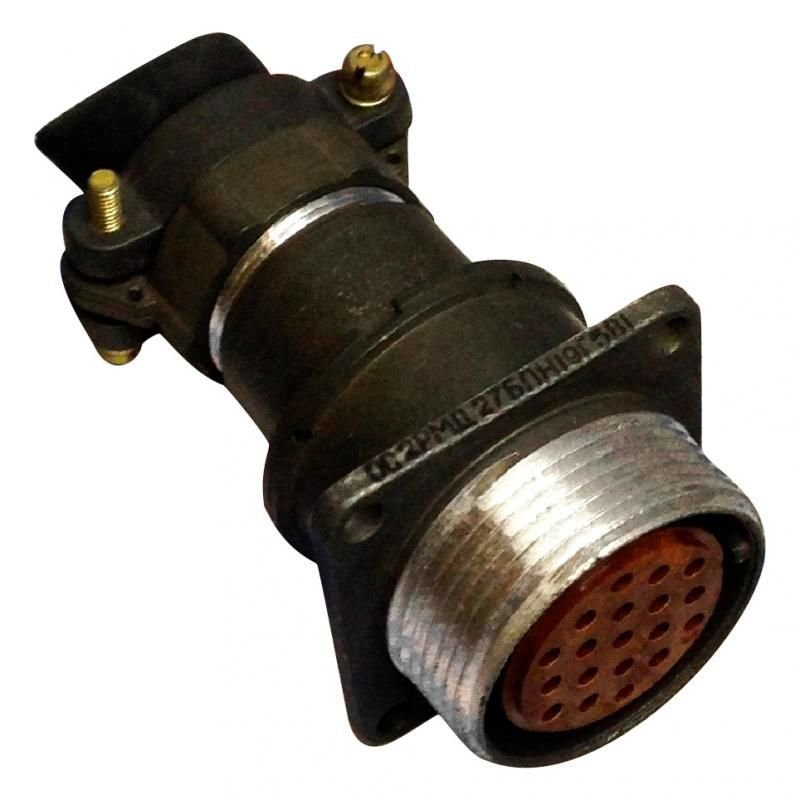

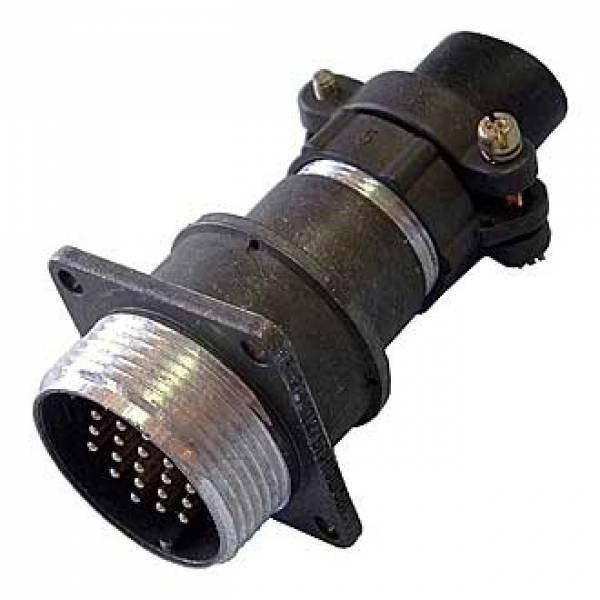

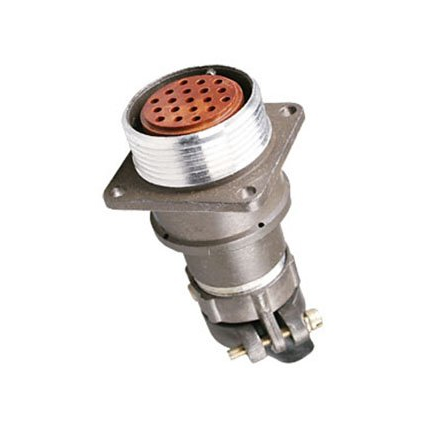

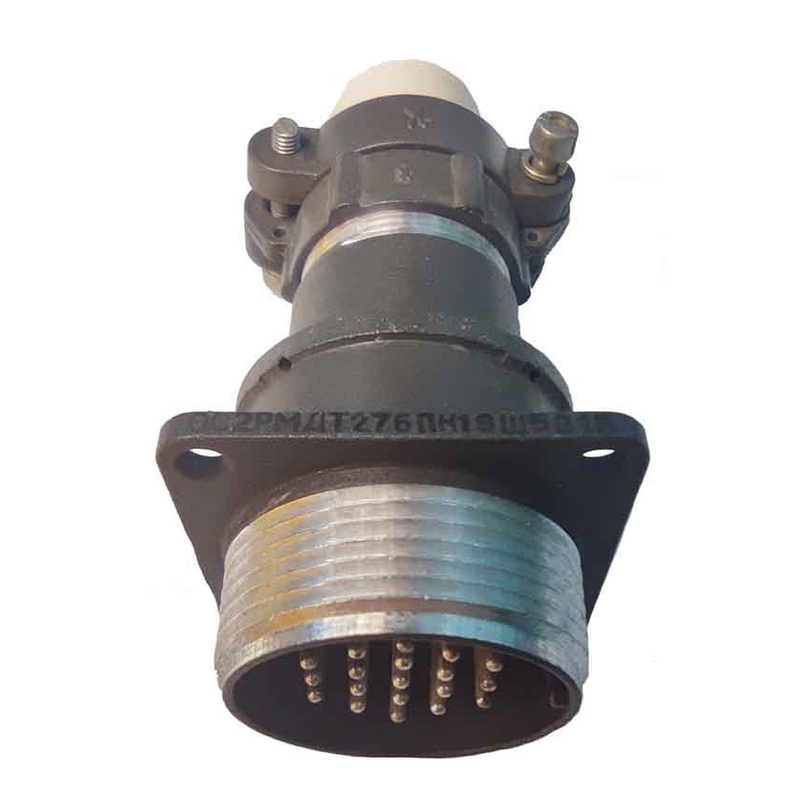

Разъём обозначением2РМД27БПН19ШВ1 «5» относится к серии цилиндрических низкочастотных разъёмов типа2РМ/2РМД и предназначен для разъёмных соединений в электрических цепях постоянного и переменного тока (частотой до примерно 3 МГц).

Расшифровка условного обозначения (в целом для серии 2РМД) выглядит так:

• 2РМД — низкочастотный цилиндрический разъём с резьбовым соединением и одношпоночной поляризацией корпусов.

• 27 — условный размер корпуса (соответствует определённому диаметру и габаритам).

• Б — блочный (приборный) вариант корпуса, предназначен для монтажа на плату/панель, а не на кабель.

• П — патрубок прямой (блочная часть обычно имеет прямой патрубок).

• Н — гайка патрубка под неэкранированную кабельную часть (если используется кабельная пара).

• 19 — число контактов в разъёме.

• Ш — вилка (часть, которая вставляется; «Г» — розетка).

• 5 — конфигурация контактов: все контакты диаметром1,5 мм.

• В — покрытие контактной частисеребром (для В1 — всеклиматическое исполнение).

• 1 — температурный класс / климатическое исполнение на базе действующих ТУ (как правило, работа до порядка +100 °C).

Обозначение «5 » в вашем запросе обычно указывает именно натип приёмки / исполнения по ТУ (например, ГЕ0.364.126ТУ), связанное с конкретным набором технических требований (надёжность, ресурс, вибрация и т.п.).

• Предназначен для цепейпостоянного и переменного тока с частотой до примерно3 МГц (зависит от конкретных ТУ).

• Количество контактов —19 , все диаметром1,5 мм , что определяет типовую токовую нагрузку и волновое сопротивление в рамках серии 2РМД.

• Соединение —резьбовое , с одношпоночной поляризацией корпуса, что обеспечивает чёткую ориентацию и надёжность сопряжения при многократных коммутациях.

• Климатическое исполнение обычно соответствуетвсеклиматическому (УХЛ2.1 и подобное) , с рабочим диапазоном температур от примерно–60…–65 °C до +100 °C , число сочленений–расчленений — порядканескольких сотен коммутаций.

• Сопротивление изоляции в нормальных условиях — не менее5000 МОм , электрическая прочность изоляции — порядка1800–2300 В в зависимости от модификации и ТУ.

Тип 2РМД с такими параметрами (блочная приборная часть, 19 контактов, серебряное покрытие, всеклиматическое исполнение) используется:

• в радиоэлектронной аппаратуре,

• в военной и промышленной электронике,

• в приборах КИПиА,

• в системах связи и управления, где требуется надёжное разъёмное соединение в широком диапазоне температур и механических воздействий (вибрации, удары и т.п.).

Если подскажете, нужен ли именноразъём‑вилка или сопрягающаярозетка , могу дополнительно расписать типоразмеры и рекомендации по монтажу на плату.
