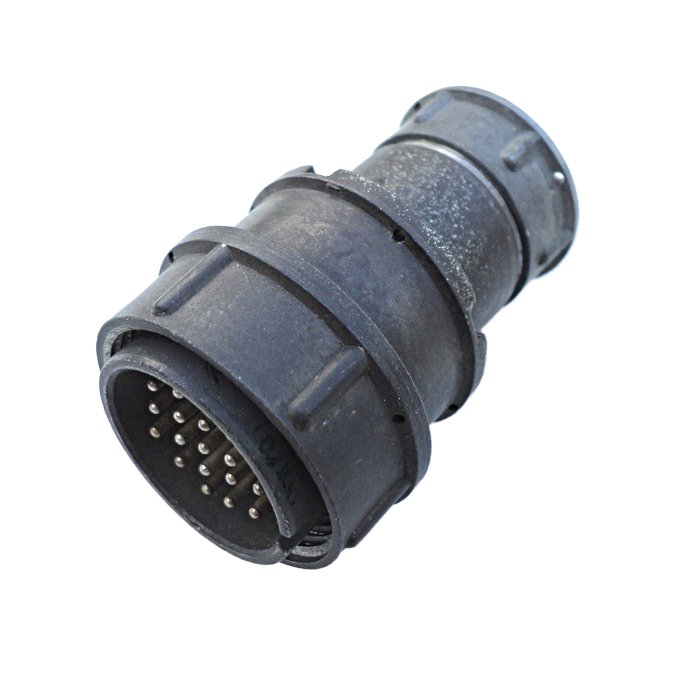

2РМД27КПЭ19 — это низкочастотный цилиндрический соединитель электрический «2РМД» метрической серии с кабельным корпусом, прямым патрубком и гайкой для экранированного кабеля, предназначен для блочного соединения длинных электрических цепей в цепях постоянного и переменного токов.

Назначение и конструкция

Соединитель используется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 560–700 В в зависимости от конкретной модификации. Корпус выполнен из металла, изолятор — обычно из карболита, контакты имеют диаметр около 1 мм и покрытие серебром или серебром с золотом.

Количество контактов и габариты

Разъем имеет 19 контактов , что позволяет передавать несколько параллельных цепей в одном соединении. Условный размер корпуса — 27 мм (диаметр посадочного места), что определяет типоразмер и совместимость с другими разъемами серии 2РМ.

Условное обозначение (по типу 2РМД27КПЭ19ХХ)

Расшифровка элементов маркировки обычно выглядит так:

• 2РМД — низкочастотный цилиндрический негерметичный разъем.

• 27 — габарит (диаметр корпуса). ​

• К — кабельный корпус. ​

• П — прямой патрубок. ​

• Э — гайка для экранированного кабеля. ​

• 19 — количество контактов.

• Последние буквы и цифры указывают на исполнение (вилка/розетка, покрытие, теплостойкость и т.п.).

Температурный режим и ресурс

Рабочий интервал температур у большинства разъёмов 2РМД с аналогичной маркировкой — примерно от −60 °C до +100 °C . Число допустимых сочленений/разъединений — порядка 500 циклов , минимальная наработка — около 5000 часов , срок сохраняемости — до 25 лет .
