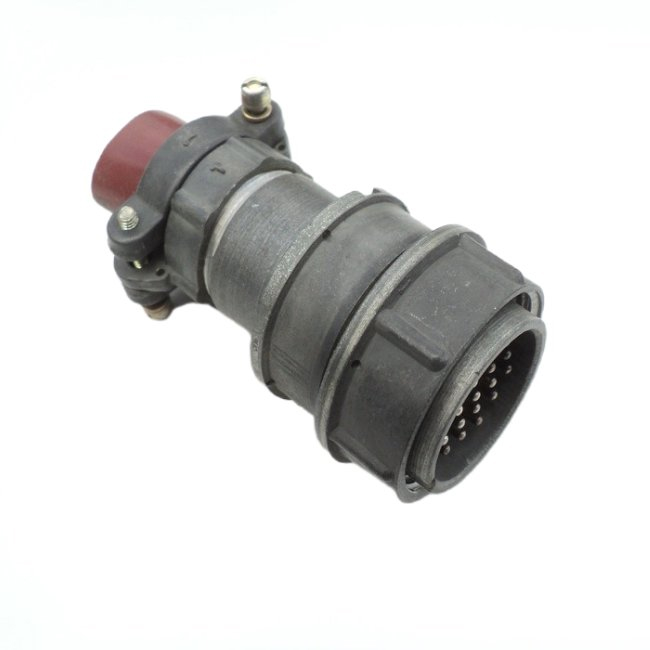

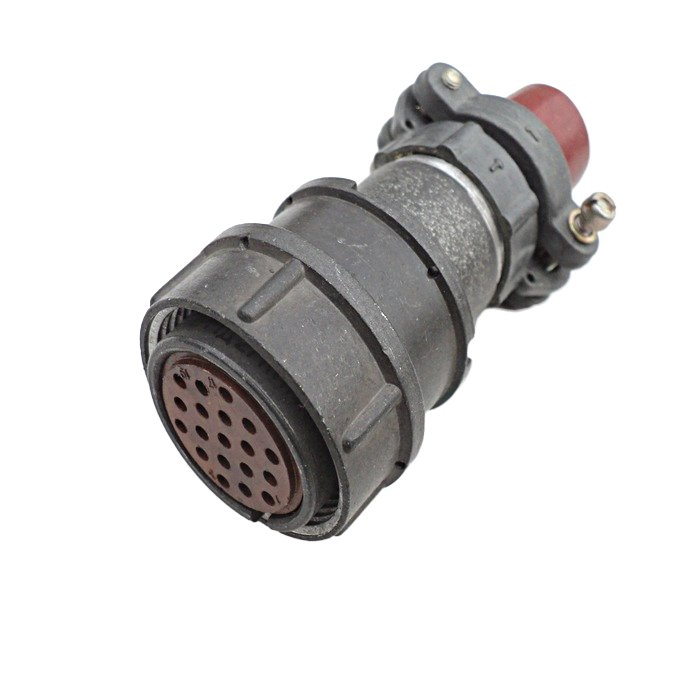

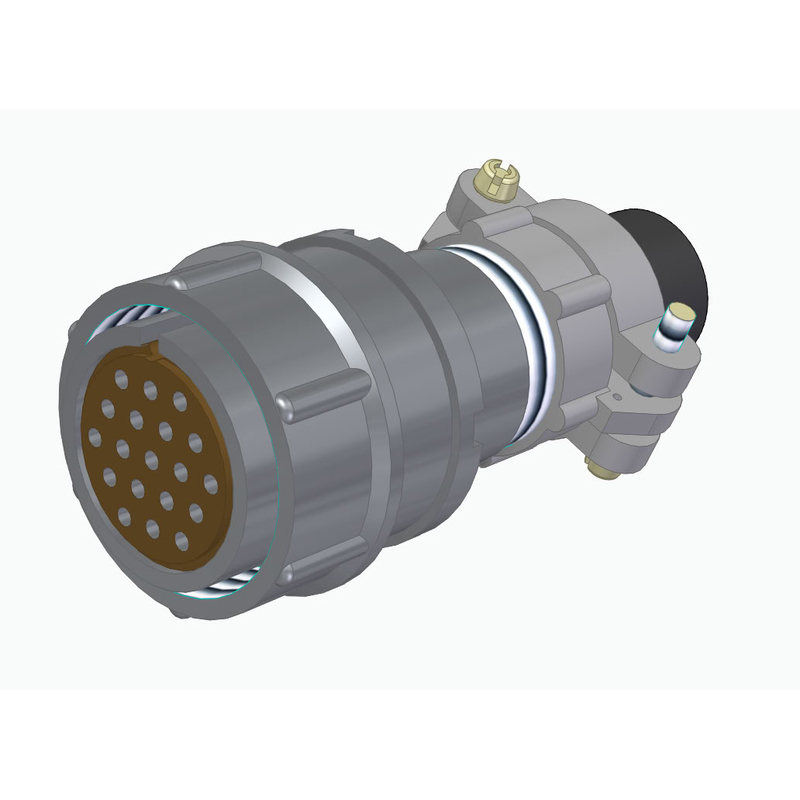

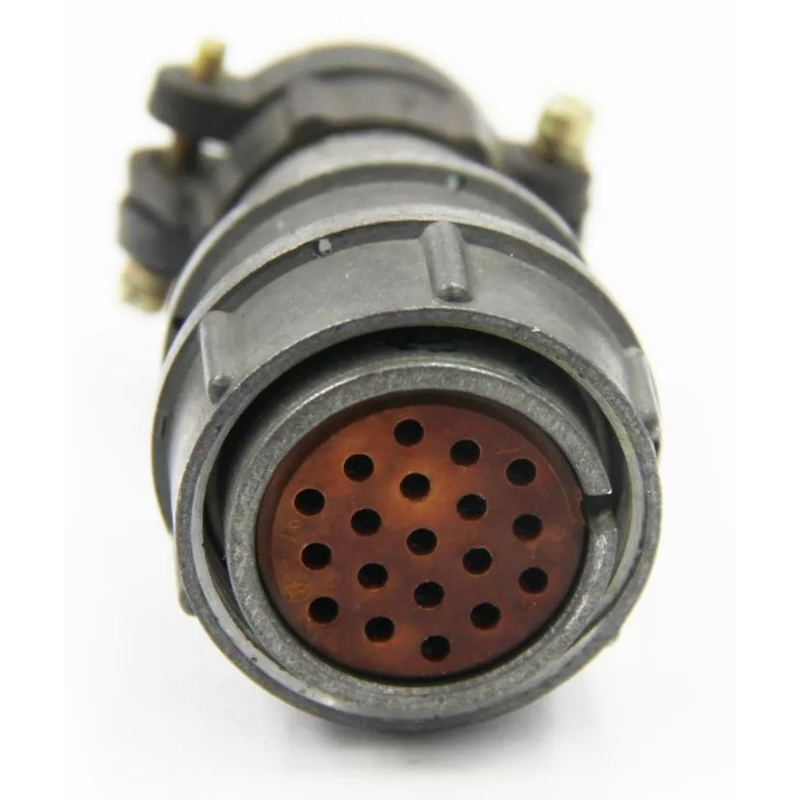

2РМД27КПН19ШВ1 «5» — это низкочастотный цилиндрический электрический разъём ряда 2РМД, предназначен‑ный для соединения кабельных цепей в радиоэлектронной аппаратуре и промышленных системах. Обычно это кабельная розетка или штекер с 19 контактами, рассчитанная на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц.

• 2РМД — российский ряд цилиндрических низкочастотных, негерметичных разъёмов для общего применения.

• 27 — условный размер корпуса (диаметр корпуса в миллиметрах по ряду 2РМ).

• К — кабельный корпус (разъём предназначен для установки на кабеле, а не на плате/панели).

• П — розетка (часть разъёма с гнёздами‑контактами).

• Н — негерметичный (не предъявляет жёстких требований к защите от влаги и пыли).

• 19 — число контактов в разъёме.

• Ш — способ присоединения проводника к контакту: опрессовка (обжимка), а не пайка.

• В1 — климатическое исполнение и теплостойкость: работает в широком диапазоне температур (примерно от −60 до +100…150 °C, в зависимости от конкретного ТУ).

• «5» (или приёмка «5») — обозначение приёмки/технических условий (ГЕ0.364.126ТУ), указывает на конкретную редакцию исполнения и качества, используемую в военной и промышленной технике.

• Максимальное рабочее напряжение — порядка 500…600 В (амплитудное), с испытательным напряжением изоляции в нормальных условиях около 1800 В.

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

• Устойчивость к механическим нагрузкам:

  • вибрация до нескольких тысяч герц с ускорением порядка 490–500 м/с²;

  • многократные удары с ускорением до 1000 м/с²;

  • одиночные удары с ускорением до 5000 м/с².

• Минимальный срок сохраняемости и наработка — десятки тысяч часов и не менее 500 циклов сочленения‑расчленения.

Такой разъём используется в радиоэлектронных комплексах, наземной и бортовой аппаратуре, измерительных приборах и промышленных установках, где важна надёжность соединения в условиях температурных перепадов, вибрации и механических ударов, но герметичность корпуса не является критичным требованием.
