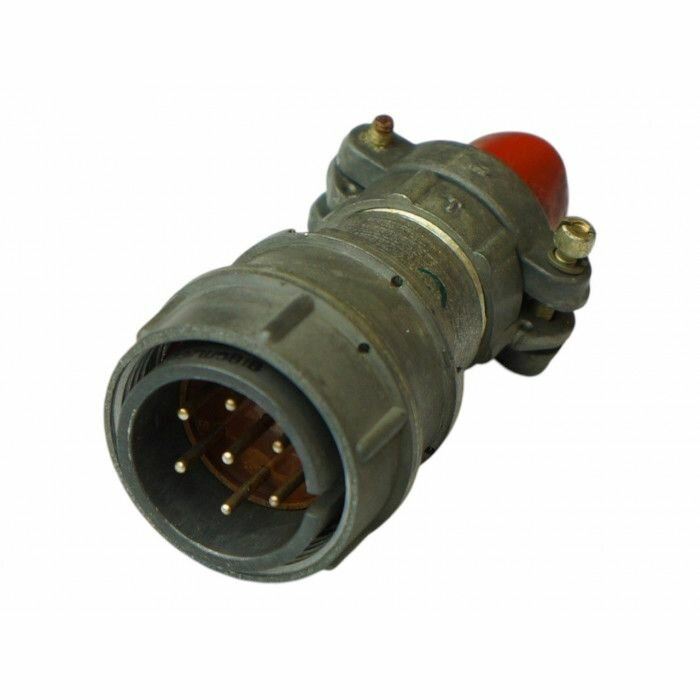

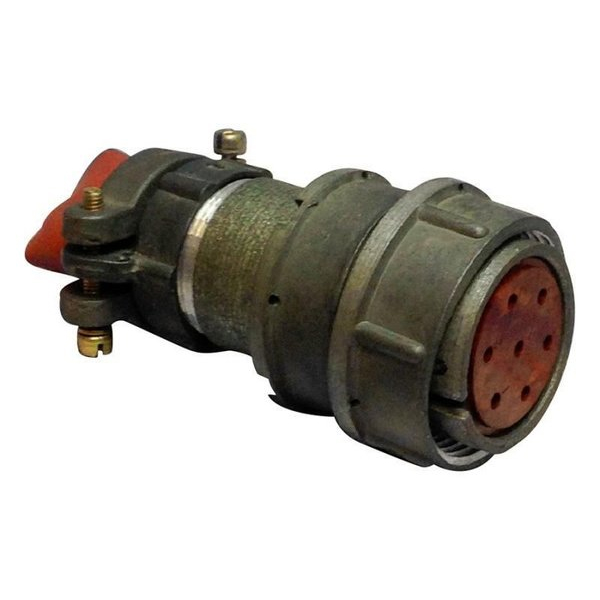

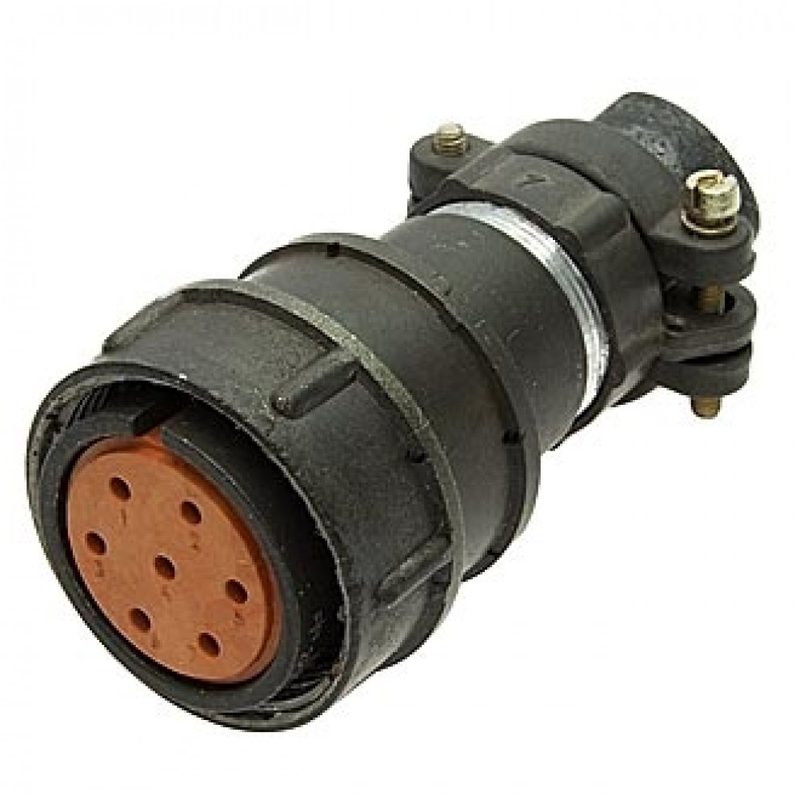

2РМД27КПН7ГВ1 «5» — это низкочастотный цилиндрический разъёмный соединитель российского производства, рассчитанный на применение в электрических цепях постоянного и переменного тока с частотой до нескольких мегагерц. Обычно используется для внутреннего монтажа в приборах и устройствах, работающих в жёстких климатических и механических условиях (оборонная техника, судовые и промышленные системы и т.п.).

• 2РМД — тип соединителя: низкочастотный цилиндрический разъём, без герметизации.

• 27 — условный размер корпуса (диаметр).

• КПН — корпус кабельный, прямой патрубок, негерметичный (для неэкранированного кабеля).

• 7 — количество контактов в паре (7‑контактный соединитель).

• ГВ1 — часть соединителя (казбелевка‑розетка) с определённым типом контактов и исполнением.

• «5» — приёмка «5» по техническим условиям (например, ГЕ0.364.126ТУ), указывает на уровень качества и режим контроля при изготовлении.

• Максимальная токовая нагрузка:

  • на одиночный контакт — до порядка 12 А;

  • суммарно на весь соединитель — до около 70 А.

• Максимальное рабочее напряжение — до 700 В, испытательное напряжение изоляции в нормальных условиях — порядка 2300 В.

• Сопротивление контактов не превышает примерно 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

• Бмкость между соседними контактами — не более 5–6 пФ, что обеспечивает допустимые ВЧ‑потери на частотах до 3 МГц.

• Климатическое исполнение обычно соответствует УХЛ2.1 по ГОСТ 15150‑69: диапазон рабочих температур приблизительно от −60 до +70 °C (некоторые варианты 2РМД допускают до +100 °C).

• Соединитель рассчитан на работу при повышенной влажности (до около 98% при температуре +25…+40 °C) и при пониженном атмосферном давлении (вплоть до глубокого вакуума порядка 10⁻¹² мм рт.ст.).

• Устойчив к синусоидальной вибрации (1–5000 Гц), многократным механическим ударам (до ≈1000 м/с²) и одиночным ударам (до ≈5000 м/с²), а также к линейным ускорениям порядка 2000 м/с².

• Типичные области применения: радиоэлектронная аппаратура, приборы автоматики, судовые и промышленные устройства, средства связи и управления.

• Соединитель не герметичен, но хорошо защищён от механических и климатических воздействий, поэтому его используют в закрытых корпусах или приборных отсеках, где нет прямого контакта с водой и агрессивными средами.

• Компактный и унифицированный корпус позволяет создавать взаимозаменяемые разъёмы в пределах ряда 2РМД при сохранении одинакового посадочного диаметра и типоразмера.
