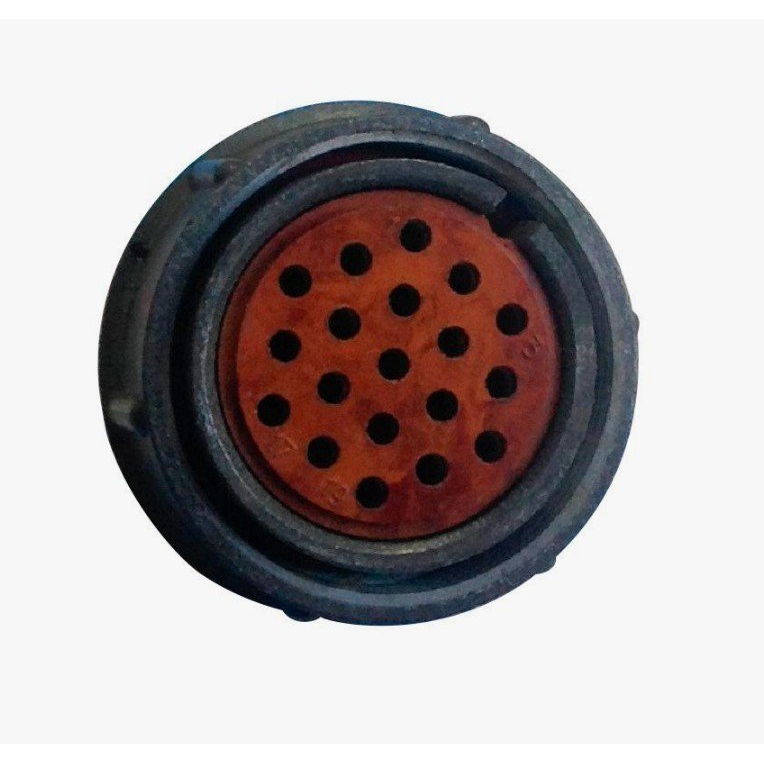

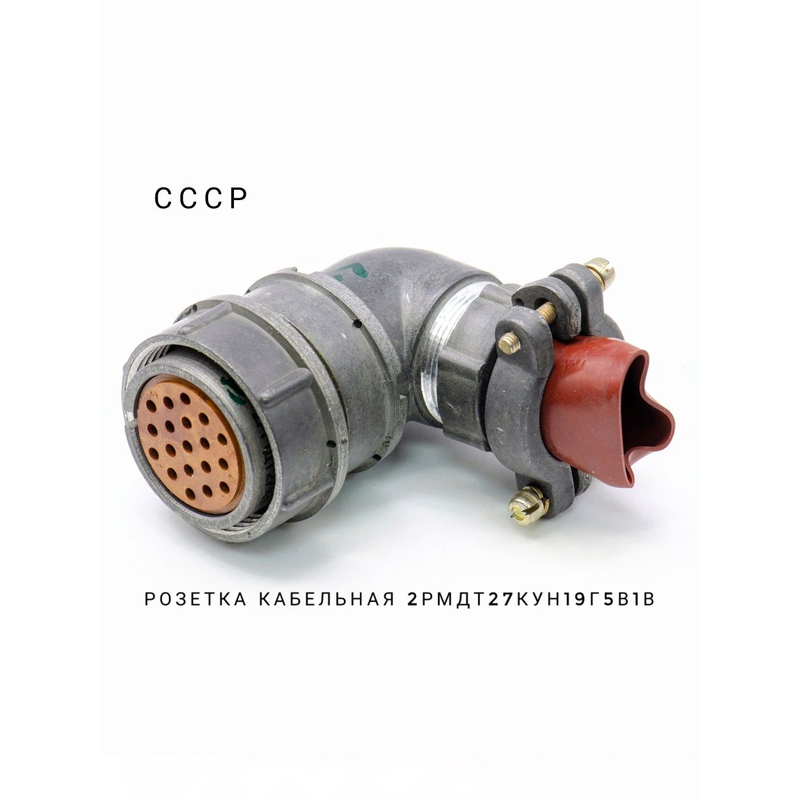

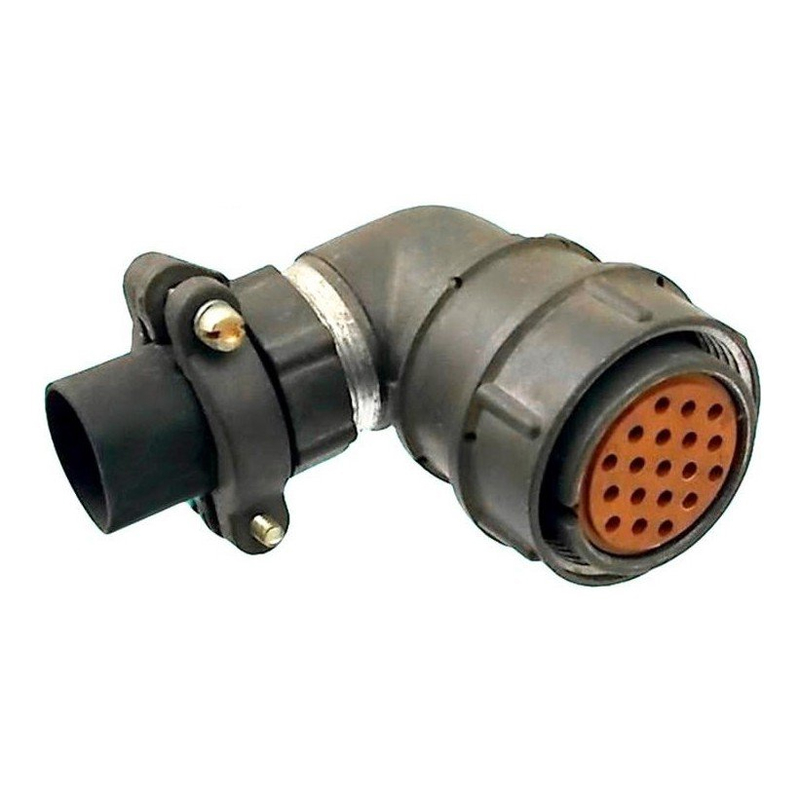

2РМД27КУН19Г5В1 Розетка кабельная

Розетка2РМД27КУН19Г5В1 — это цилиндрический низкочастотный соединительный разъем, разработанный по советской/российской системе обозначений 2РМ. Она используется для соединения и разъединения электрических цепей постоянного и переменного тока в аппаратуре общетехнического и радиоэлектронного назначения.

Основные характеристики

• Тип разъема : розетка кабельная, низкочастотная, цилиндрическая, негерметичная, с объемным монтажом.

• Количество контактов : 19 контактов типа “гнездо”, диаметр контактов 1,5 мм.

• Вид корпуса и патрубка : кабельный корпус (код “К”), с угловым патрубком (код “У”) и накидной гайкой для неэкранированного кабеля (“Н”).

• Материалы :

  • корпус — алюминиевый сплав, оксидированное покрытие, серый цвет;

  • изолятор — карболит, извлекаемые контакты;

  • контакты — латунь с покрытием серебром (Ag).

Электрические параметры

• Напряжение : максимальное рабочее напряжение обычно до 560–700 В в нормальных условиях.

• Ток :

  • максимальный ток на один контакт Ø1,5 мм — около7 А постоянного или переменного тока;

  • суммарный ток по разъему достигает порядка110 А (зависит от распределения нагрузки по контактам).

• Сопротивление контактов : не более2,5 мОм на один контакт.

• Сопротивление изоляции : не менее5000 МОм в нормальных климатических условиях.

Конструкция и монтаж

• Фиксация : резьбовая стыковка (накидная гайка с шагом резьбы порядка M30×1,5 мм).

• Метод электрического монтажа :пайка проводов к контактам; механический монтаж — объемный (внутренний монтаж в корпусе устройств).

• Габаритные размеры : корпус диаметром около 35 мм, общая высота порядка 62–63 мм (в зависимости от конфигурации патрубка).

• Рабочее положение : разъем допускает монтаж в любом положении в пространстве.

Рабочие условия и надежность

• Климатическое исполнение : тип УХЛ 2.1 (умеренный климат, внутренний монтаж).

• Температурный диапазон : примерно от–60 до +100 °C.

• Влажность : до 98% при температуре +40 °C; разъем устойчив к вибрации и ударным нагрузкам (синусоидальная вибрация до 50 g, многократные удары до 100 g, одиночные — до 500 g).

• Ресурс : гарантировано порядка500 сочленений–расчленений и значительный срок службы (сотни тысяч часов при допустимой температуре контакта).

Применение

Розетка 2РМД27КУН19Г5В1 применяется в промышленной и радиоэлектронной аппаратуре, где требуется надежное многоконтактное соединение: контрольно‑измерительные приборы, блоки питания, управляющие устройства, старые советские и российские РЭС, а также в ремонтных и модернизационных работах с сохранением совместимости по серии 2РМ(Д).
