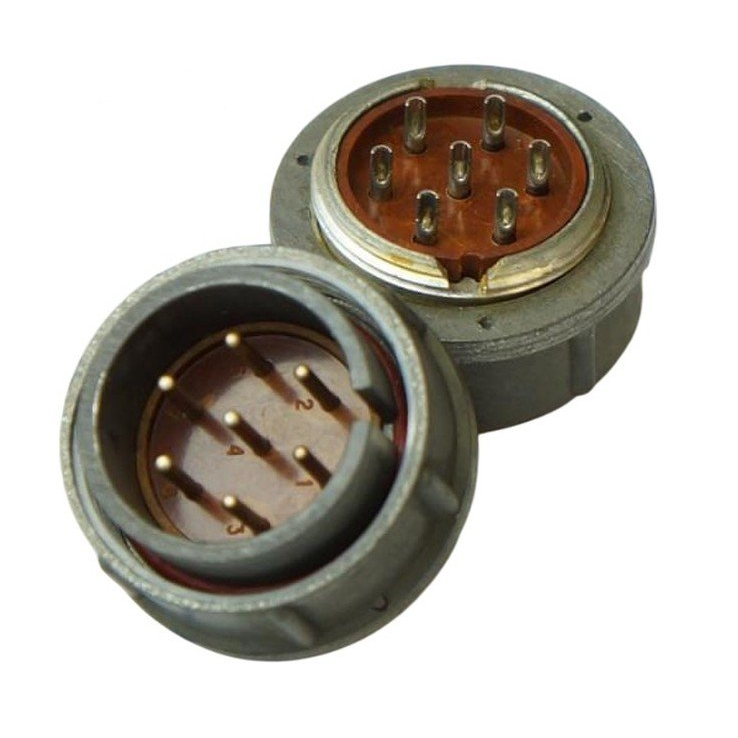

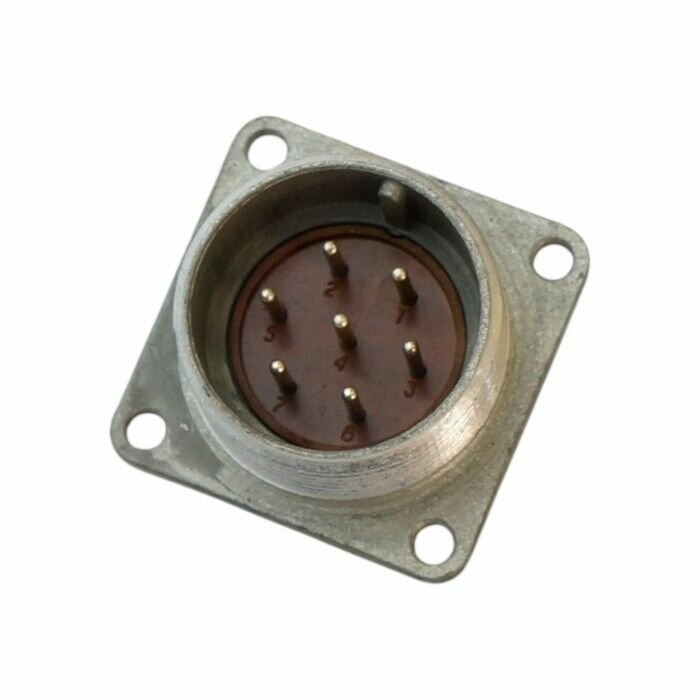

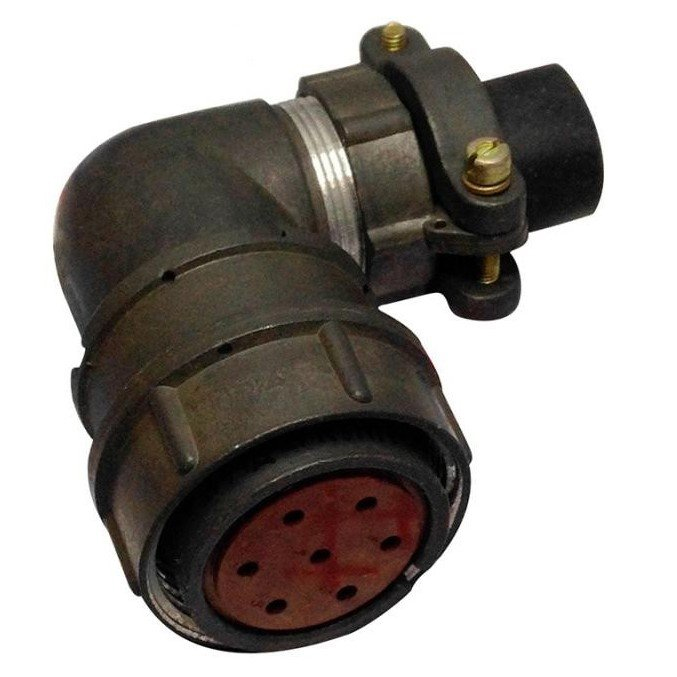

2РМД27КУН7Ш5В1

Разъём 2РМД27КУН7Ш5В1 — это низкочастотный цилиндрический электромеханический соединитель, входящий в серию 2РМД, предназначенный для работы в цепях постоянного и переменного тока.

Назначение и область применения

Этот соединитель используется для соединения длинных электрических цепей в приборах и аппаратуре общепромышленного и военного назначения, где требуется надёжный контакт и умеренная механическая стойкость. Он применяется при внутреннем объёмном монтаже и в кабельных соединениях, где важны герметичность и стойкость к внешним воздействиям.

Конструкция и исполнение

• Тип корпуса: кабельная вилка с негерметичным корпусом (исполнение «К», «У»).

• Условный размер корпуса: 27 мм по диаметру посадочного отверстия.

• Количество контактов: 7 штыревых (вилка).

• Покрытие контактов — серебро (буква «В» в обозначении), что обеспечивает стабильное переходное сопротивление и хорошую коррозионную стойкость.

• Корпус выполнен из алюминиевого сплава АЛ‑11, а изоляторы — из пресс‑материала АГ‑4.

Электрические параметры

• Максимальное рабочее напряжение — порядка 500–600 В постоянного или переменного тока.

• Токовая нагрузка на один контакт — до примерно 10–12 А, суммарная нагрузка на соединитель — до 50–70 А в зависимости от конструктивного варианта серии 2РМД.

• Сопротивление изоляции — не менее сотен – нескольких тысяч МОм, что обеспечивает высокую электрическую прочность.

Климатический диапазон и ресурс

• Диапазон рабочих температур — примерно от −60 до +100 °C, что позволяет использовать разъём в жёстких климатических условиях.

• Минимальная наработка — около 5000 часов, количество циклов сочленения/расчленения — порядка 500.

• Срок сохраняемости — до 15–25 лет при соблюдении условий хранения и транспортировки.

Габариты и установка

Разъём выполнен в форм‑факторе с наружным диаметром корпуса около 27 мм и типовым крепёжным диаметром резьбы М27×1,6 или М27×1 в зависимости от варианта. Для кабельного монтажа используется разъёмный патрубок и накладная гайка, что обеспечивает надёжную фиксацию кабеля и защиту от выдергивания.
