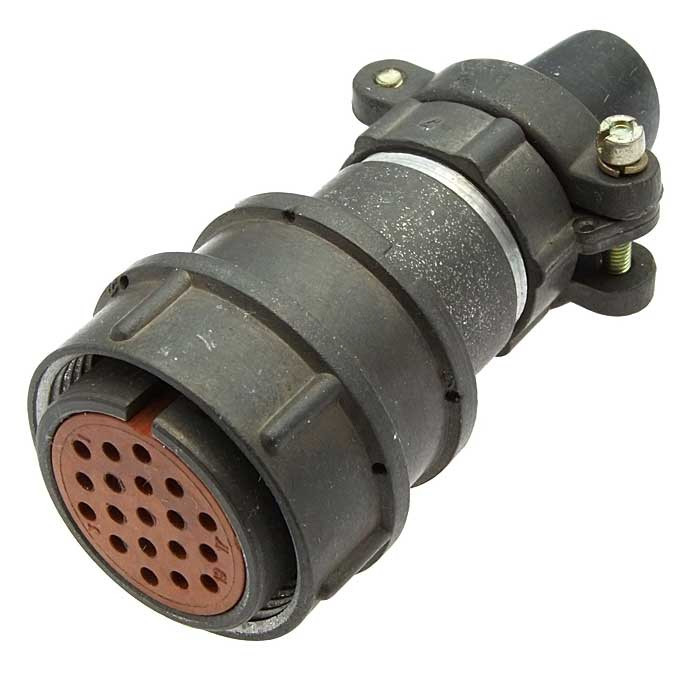

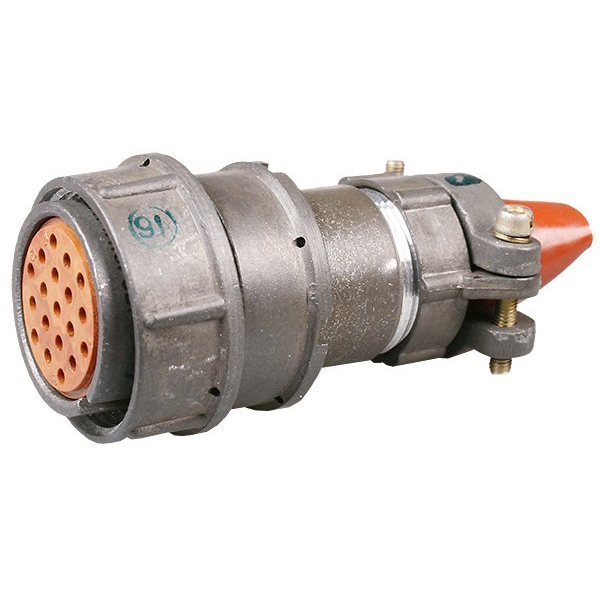

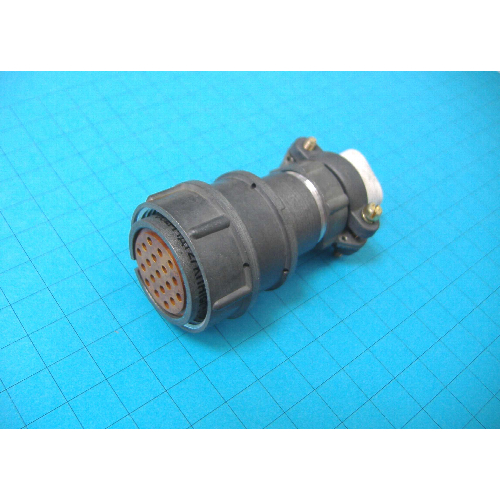

ОС 2РМД27КПН19Г5В1 — это цилиндрический низкочастотный негерметичный соединитель, который применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Его используют в радиоэлектронной и радиотехнической аппаратуре.

Общие сведения :

• Соединитель состоит из вилки и розетки кабельного или блочного (приборного) типа.

• Сочленение — резьбовое, корпуса имеют одношпоночную поляризацию.

• Контакты покрыты золотом или серебром, монтаж производится обжимкой.

• Предназначен для внутреннего и наружного монтажа в климатическом исполнении УХЛ.

Структура условного обозначения 2РМД27КПН19Г5В1 :

• 2РМД — тип соединителя.

• 27 — условный размер корпуса.

• К — вид корпуса (К — кабельный, Б — блочный/приборный).

• П — вид патрубка (П — прямой, У — угловой).

• Н — вид гайки патрубка (Э — для экранированного кабеля, Н — для неэкранированного).

• 19 — количество контактов.

• Г — часть соединителя (Ш — вилка, Г — розетка ).

• 5 — обозначение сочетания контактов.

• В — покрытие контактов (А — золото, В — серебро).

• 1 — теплостойкость (1 — 100°С, 2 — 200°С).

Основные технические характеристики соединителей 2РМД:

• Тип соединителя: негерметичный

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69

• Состав соединителя: вилка, розетка

• Вид корпуса: блочный, кабельный

• Исполнение монтажной части: без патрубка, прямой, угловой

• Экранированный или неэкранированный: экранированный

• Вид сочленения: резьбовое

• Покрытие контактов: золото, серебро

• Способ монтажа: объемный, пайкой

• Монтаж: внутренний

Соединители 2РМД используются для соединения и разъединения электрических цепей. Гарантийная наработка составляет 1000 часов во всех режимах и условиях, допускаемых ТУ, или 100000 часов в облегчённом режиме.
