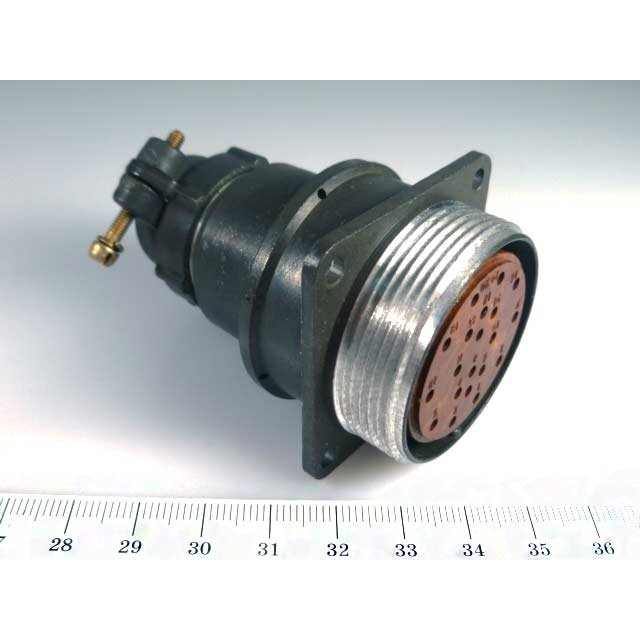

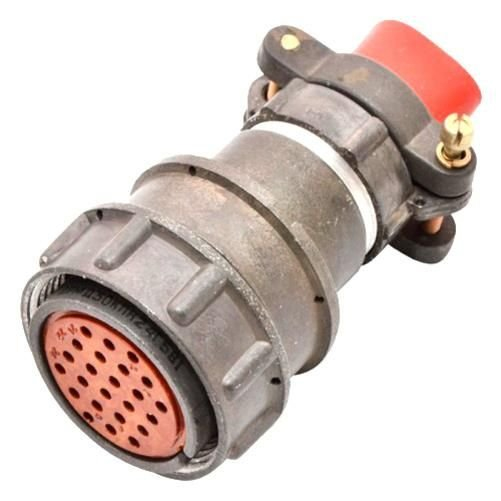

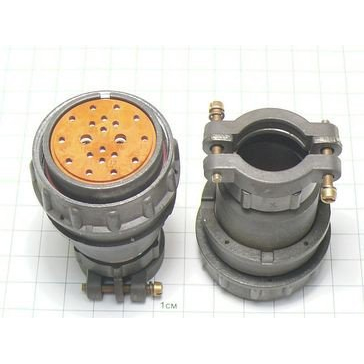

2РМД36КПН20Г5В1

Разъём2РМД36КПН20Г5В1 относится к серии низкочастотных цилиндрических соединителей типа 2РМД, предназначается для внутреннего объемного монтажа в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Назначение и тип исполнения

Этокабельная розетка с прямым патрубком для неэкранированного кабеля, рассчитанная на соединение и разъединение цепей питания и сигнальных линий в условиях промышленного и радиоэлектронного оборудования.
Корпус выполнен из карболита (или близкого материала), сочленение выполняетсярезьбовым (гайковым) способом с одношпоночной поляризацией корпусов.

Основные электрические параметры

• Количество контактов:20.

• Максимальное рабочее напряжение:до 560–700 В (в зависимости от условий и исполнения).

• Токовая нагрузка: примерно8 А на один контакт , суммарная нагрузка на весь соединитель порядка130 А.

• Сопротивление контактов: не более2,5 мОм , сопротивление изоляции — не менеетысяч мегаом (в источниках указано не менее 5000 МОм).

• Бмкость между соседними контактами: не более6 пФ.

Механические и климатические характеристики

• Диаметр посадочного отверстия корпуса:36 мм.

• Длина патрубка: около67,5 мм , масса патрубка — не более44,5 г.

• Рабочий диапазон температур: примерноот −60 до +100 °С.

• Сохраняемость: порядка15–25 лет в зависимости от условий хранения.

• Соединитель рассчитан на многократное сочленение (ресурс до нескольких сотен сочленений) и повышенную механическую нагрузку, включая удары и вибрации.

Конструктивные особенности

• Покрытие контактов:серебро (обозначение “В”) , что обеспечивает низкое переходное сопротивление и хорошую коррозионную стойкость.

• Патрубок рассчитан длянеэкранированного кабеля (“Н” в маркировке) , с прямым исполнением (“П”) и кабельным корпусом (“К”).

• Разъём ориентирован на использование в промышленной электронике, системах автоматики, телемеханики и другом оборудовании, где требуется надёжное механически и электрически устойчивое соединение.
