Описание

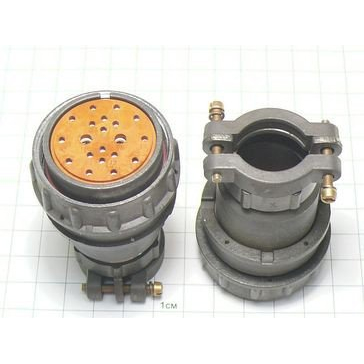

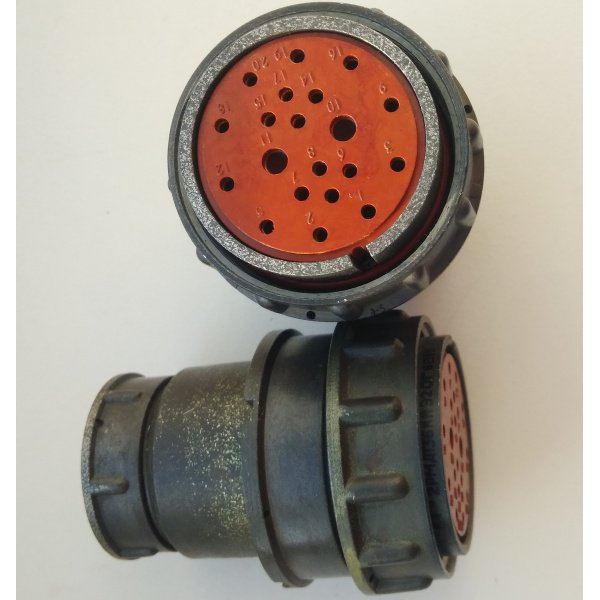

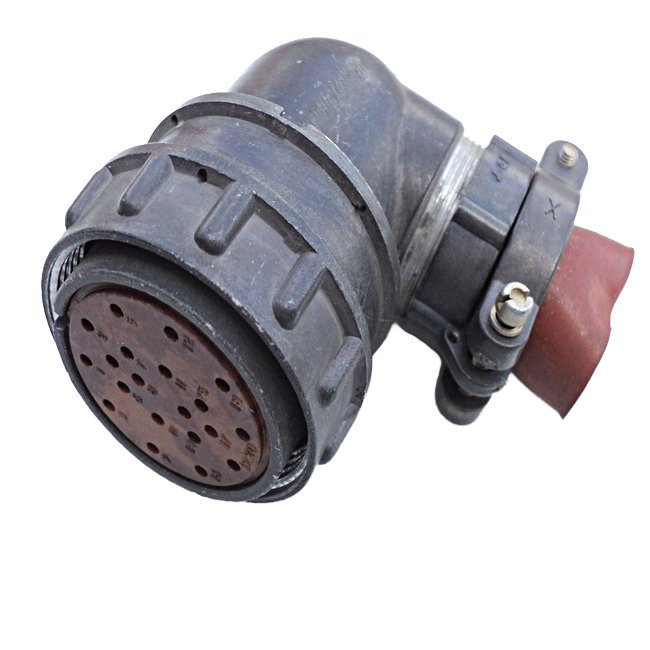

Соединители 2РМД36КПН20Г6В1
Соединители 2РМД36КПН20Г6В1 представляют собой цилиндрические низкочастотные негерметичные разъемы, предназначенные для соединения и разъединения электрических цепей постоянного и переменного токов с частотой до 3 МГц. Они используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.
Основные характеристики
Тип соединителя : 2РМД, ручное соединение.
Количество контактов : 20.
Тип корпуса : Кабельный с прямым патрубком.
Максимальное рабочее напряжение : До 560 В для контактов диаметром 3 мм и до 560 В или 700 В для контактов диаметром 1,5 мм.
Токовая нагрузка на одиночный контакт : До 10 А для контактов диаметром 1,5 мм и до 36 А для контактов диаметром 3 мм.
Суммарная токовая нагрузка на соединитель : До 147 А.
Сопротивление контактов : Не более 2,5 мОм для контактов диаметром 1,5 мм и не более 0,8 мОм для контактов диаметром 3 мм.
Сопротивление изоляции : Не менее 5000 МОм.
Покрытие контактов : Серебро.
Температурный диапазон : Рабочая температура от -60°С до +100°С.
Механические свойства
Минимальная наработка : Не менее 5000 часов.
Число сочленений-расчленений : До 500 раз.
Усилие расчленения соединителей : Не более 215,82 Н (22 кгс).
Условия эксплуатации
Относительная влажность : До 98% при температуре +25°С.
Атмосферное давление : Рабочее давление от 133,32·10^-12 Па до 12 кПа
Разъем2РМД36КПН20Г6В1 относится к серии 2РМД и представляет собой кабельную розетку с прямым патрубком, предназначенную для соединения и разъединения электрических цепей. Основные характеристики и особенности этого разъема:
Основные характеристики
Тип соединителя : 2РМД, ручное соединение.
Количество контактов : 20.
Тип корпуса : Кабельный с прямым патрубком.
Тип гайки патрубка : Для неэкранированного кабеля.
Покрытие контактов : Серебро.
Теплостойкость : До +100°С.
Электрические параметры
Максимальное рабочее напряжение :
Для контактов диаметром 1,5 мм — 560 В или 700 В в зависимости от исполнения.
Для контактов диаметром 3 мм — 560 В.
Токовая нагрузка на одиночный контакт :
Для контактов диаметром 1,5 мм — до 10 А.
Для контактов диаметром 3 мм — до 36 А.
Суммарная токовая нагрузка на соединитель : До 147 А.
Сопротивление контактов :
Для контактов диаметром 1,5 мм — не более 2,5 мОм.
Для контактов диаметром 3 мм — не более 0,8 мОм.
Сопротивление изоляции : Не менее 5000 МОм (или 1000 МОм в некоторых источниках).
Механические свойства
Минимальная наработка : Не менее 5000 часов.
Число сочленений-расчленений : До 500 раз.
Усилие расчленения соединителей : Не более 215,82 Н (22 кгс).
Условия эксплуатации
Температурный диапазон : От -60°С до +100°С.
Относительная влажность : До 98% при температуре +25°С.
Климатическое исполнение : Умеренный и холодный климат (УХЛ2.1).
Применение
Разъемы серии 2РМД используются в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для соединения и разъединения электрических цепей постоянного и переменного токов частотой до 3 МГц.
Доставка
Доставка по России может осуществляться любой транспортной компанией по вашему выбору.
Вся продукция сертифицирована и тщательно проверяется перед отправкой.
Комплектацию уточняйте у менеджеров. Как правило, это товар, гарантийный талон, сертификат на изделие, паспорт изделия.
