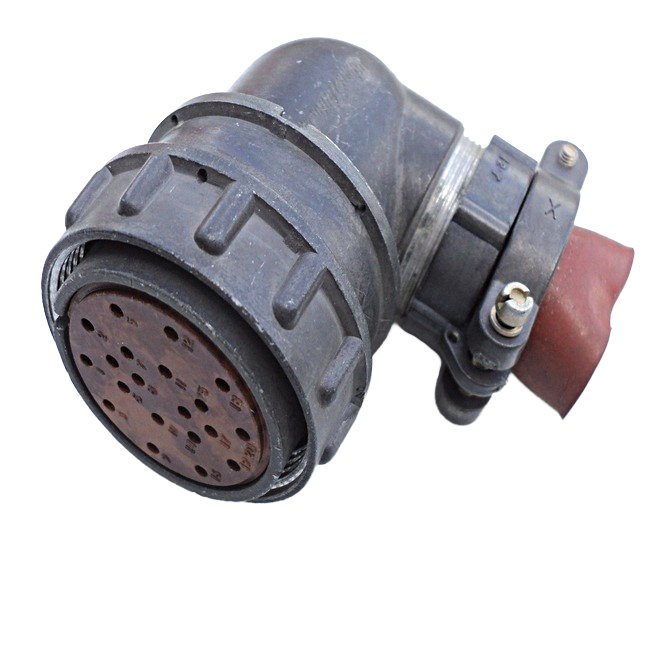

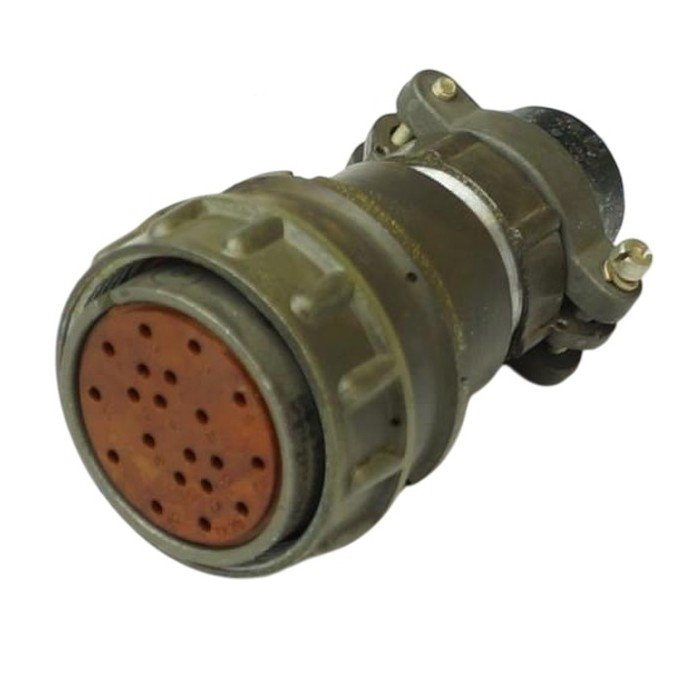

Разъём 2РМД36КПН20ША1 «5» относится к серии низкочастотных цилиндрических соединителей 2РМД, предназначенных для промышленного и специального оборудования, в том числе для условий повышенной влажности, вибрации и перепадов температуры.

• 2РМД – серия низкочастотных цилиндрических соединителей (дробленые, блочные).

• 36 – условный диаметр корпуса (габарит 36).

• К – кабельный корпус (часть, примыкающая к кабелю).

• ПН – патрубок с гайкой для неэкранированного кабеля.

• 20 – количество контактов в разъёме.

• Ш – вилка (часть, которая вставляется).

• А – золотое покрытие контактных поверхностей.

• 1 – теплостойкость до +100 °С.

• «5» – сочетание контактов (типовое распределение диаметров рабочих и заземляющих контактов в блоке).

• Для контактов диаметром1 мм допустимая токовая нагрузка обычно порядкадо 5 А на один контакт, для1,5 мм – до10 А , суммарный ток для всего соединителя – до100 А у аналогичных разъёмов этого ряда.

• Рабочее напряжение – донесколько сотен вольт (до 560–700 В переменного тока у близких моделей), при этом изоляция выдерживает испытательные напряжения порядка1–2 кВ.

• Сопротивление контактов не превышает единиц миллиом (например, не более5 мОм для 1 мм и2,5 мОм для 1,5 мм у однотипных разъёмов), а ёмкость между контактами обычно не более6 пФ.

• Сочленение выполняетсярезьбовым замком , поляризация корпусов –одношпоночная , что обеспечивает правильную ориентацию при подключении и надёжную фиксацию.

• Разъём рассчитан на работу в широком диапазоне температур (примерно от‑60 до +100 °C у аналогичных моделей) и повышенную влажность (до98% при +35 °C).

• Он выдерживаетмногократные включения‐разъединения (порядка нескольких сотен циклов) и имеет значительный срок сохраняемости, что делает его пригодным для авиационной, судовой и других видов ВС/АТИ-техники.
