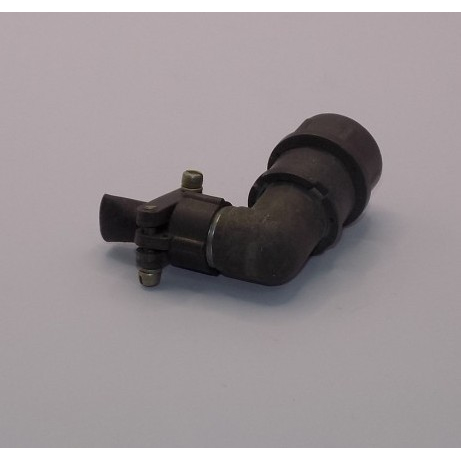

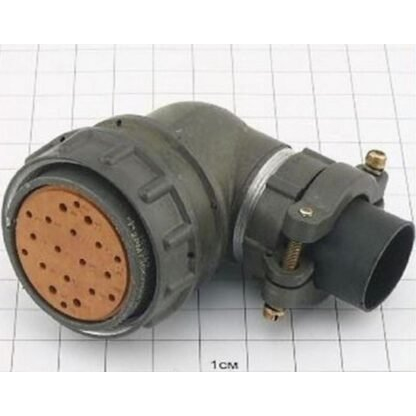

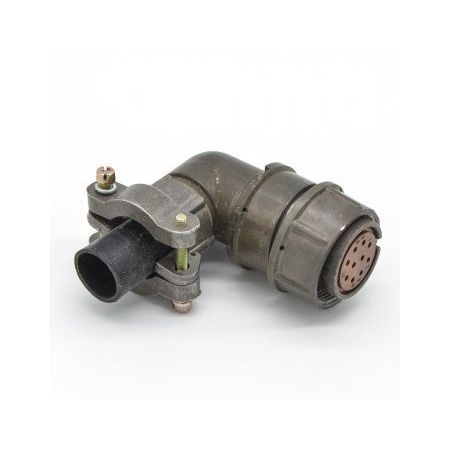

Соединитель2РМ36КУН22Г1В1 Элекон — этокабельный негерметичный разъём серии 2РМ для силовых и сигнальных цепей постоянного и переменного тока, рассчитанный на использование во встроенных (внутренних) монтажах электронных устройств.

• Разъём используется для соединения кабелей (проводов) с приборами и модулями в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

• Предназначен длявнутреннего объёмного монтажа в аппаратуре воен‑промышленного и промышленного назначения, в том числе в условиях вибрации и ударов.

• Этокабельная розетка (или вилка) сугловым патрубком для подключениянеэкранированного кабеля.

• Количество контактов в серии разъёма — 22 единицы, тип контактов — круглые штыри/гнёзда. Крышки и корпусы имеютодношпоночную поляризацию и резьбовое сочленение.

• Максимальный рабочий ток на один контакт — порядка6 А , суммарный ток на весь разъём — до110 А.

• Максимальное рабочее напряжение —560 В или 700 В (в зависимости от модификации), испытательное напряжение изоляции — порядка1850–2300 В в нормальных условиях.

• Сопротивление контактов — не более5 мОм , сопротивление изоляции — не менее5000 МОм.

• Покрытие контактов —серебро (маркировочный индекс «В» в обозначении).

• Хвостовики контактов рассчитаны на присоединение проводов сечением примерно0,5 мм² методом пайки.

• Температурный диапазон — примерноот −60 °C до +100 °C , теплостойкость — до+100 °C (индекс «1»).

• Разъём рассчитан навоздействие вибрации, ударов и линейных ускорений порядка сотен–тысяч м/с², а также на работу при пониженном и повышенном атмосферном давлении.

• Количество допустимых сочленений/расчленений — около500 циклов , минимальный срок сохраняемости — порядка15 лет.п.) и показать, как этот разъём обычно встраивается в монтажную плату или кабель.
