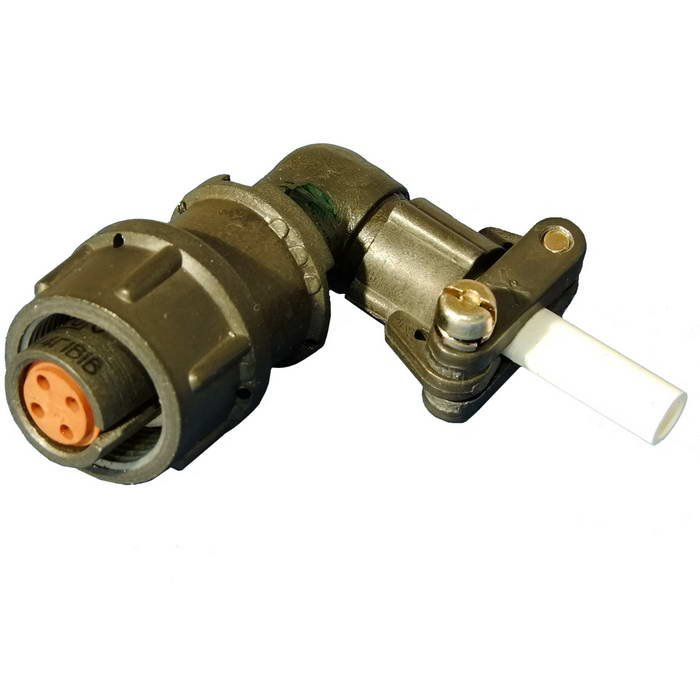

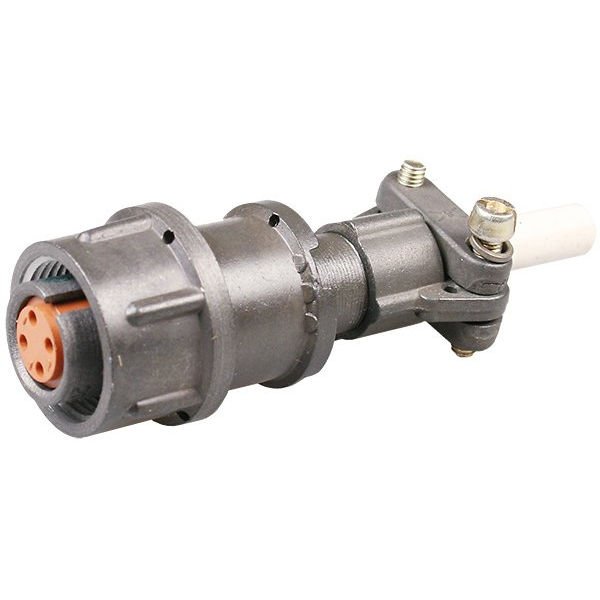

2РМТ14КУН4Г1А1 — это низкочастотный цилиндрический электрический разъём (кабельная розетка) серии 2РМ/2РМТ для цепей постоянного и переменного тока с частотой до 3 МГц.

Назначение и исполнение

• Предназначен для работы в электрических цепях до 560–700 В (в зависимости от варианта) при частоте до 3 МГц.

• Тип корпуса: кабельный, с угловым патрубком (буква «У» в обозначении) под неэкранированный кабель; крепление — резьбовое сочленение.

• Обозначение «Т» указывает на всеклиматическое исполнение, «Г1» — тип резьбового соединения/фиксации, «А1» — вариант конструктивного исполнения.

Пример: в обозначении 2РМТ14КУН4Г1А1 — «14» это условный размер корпуса, «К» — кабельный корпус, «Н4»/«4» — число контактов, «Н» – розетка (гнездовые контакты).

Электрические характеристики

• Количество контактов: 4.

• Максимальное рабочее напряжение: до 560 В для конкретного типоисполнения (в ряде описаний серии указывается до 700 В как предельный уровень).

• Токовая нагрузка на один контакт: обычно до 7–8 А (для корпуса 14‑го размера с контактами диаметром около 1 мм).

• Максимальная суммарная токовая нагрузка на соединитель: до 27 А.

• Сопротивление контактов: не более 0,005 Ом (5 мОм).

• Емкость между контактами: не более 6 пФ.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

Контакты, как правило, имеют золотое или серебряное покрытие, что улучшает коррозионную стойкость и стабильность контактного сопротивления.

Механика и ресурс

• Способ фиксации соединённого положения: резьбовой (обеспечивает надёжное сочленение при вибрациях и ударах).

• Количество сочленений‑расчленений: до 500 циклов. +3

• Минимальная наработка: от 1000 до 5000 ч (в зависимости от конкретного источника по серии). +3

• Срок сохраняемости: 15–25 лет при соблюдении условий хранения. +3

Разъём рассчитан на работу при значительных механических воздействиях: синусоидальная вибрация 1–5000 Гц с ускорением до 490 м/с², многократные и одиночные удары с ускорениями до 1000–5000 м/с². +3

Климатические и эксплуатационные условия

• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150‑69 (всеклиматическое негерметичное исполнение).

• Диапазон рабочих температур: от −60 до +100 °C.

• Допускается работа при пониженном атмосферном давлении и повышенной влажности до 98% при +40 °C.​

Типовое применение — соединение кабелей с аппаратурой в промышленной, транспортной, измерительной и другой технике, где требуются компактные цилиндрические разъёмы с резьбовой фиксацией и повышенной виброустойчивостью.
