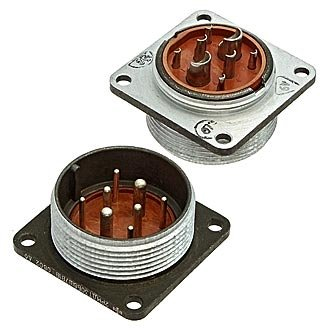

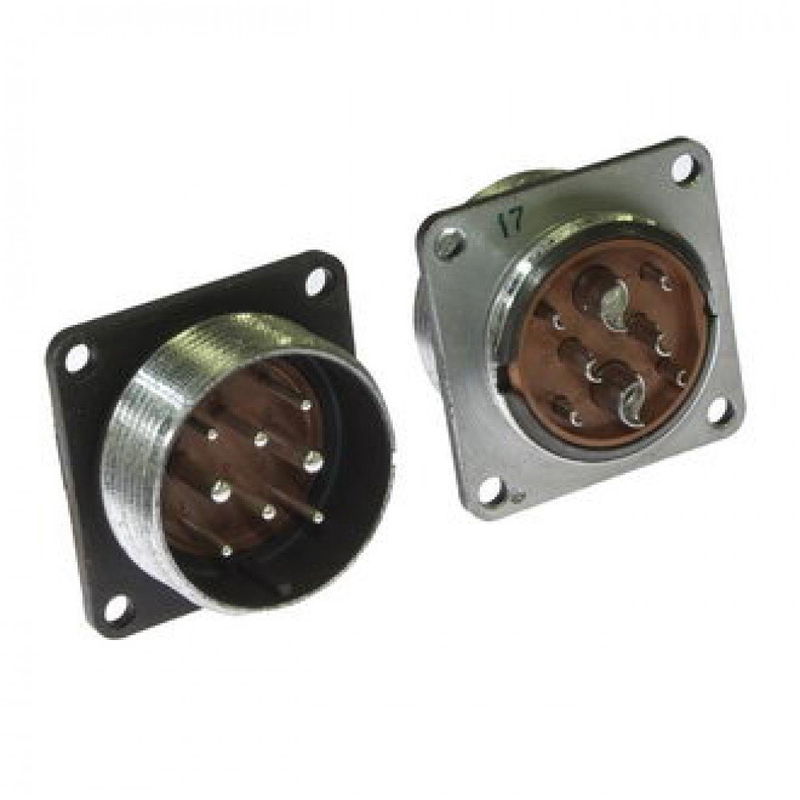

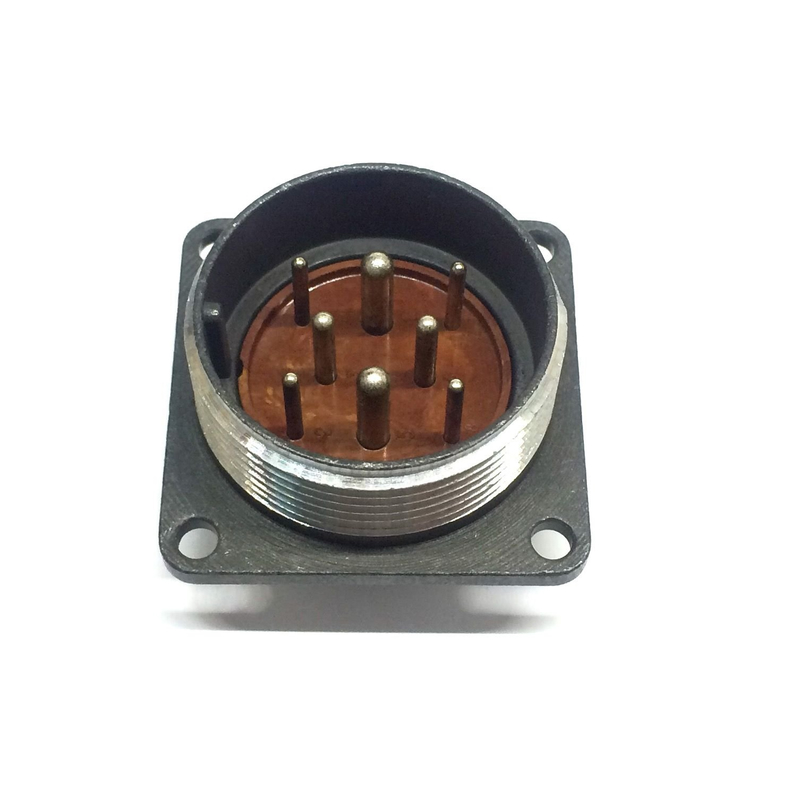

2РМД30Б8Ш7В1 — это цилиндрический низкочастотный разъём серии 2РМД с блочным (приборным) корпусом для внутреннего монтажа в аппаратуре.

Назначение и область применения

• Предназначен для соединения и разъединения цепей постоянного и переменного тока с частотой до примерно 3 МГц.

• Используется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, в том числе в промышленной и измерительной технике.

Расшифровка обозначения

• «2РМД» — тип цилиндрического низкочастотного разъёма (семейство 2РМ/2РМД).

• «30» — условный размер корпуса, диаметр посадочного отверстия около 30 мм.​

• «Б» — блочный (приборный) корпус, устанавливается на панель/шасси.

• «8» — число контактных гнёзд/штырей (8 контактов).

• «Ш» — штыревые контакты (вилка).

• «7» — ключ исполнения (вариант распайки и конфигурации).

• «В1» — климатическое исполнение всеклиматическое, теплостойкость до порядка 100 °C.

Основные технические особенности

• Корпус цилиндрический, с резьбовой фиксацией соединённого положения, что обеспечивает надёжный контакт и защиту от саморазъединения при вибрации.

• Контакты диаметром около 1 мм, рассчитаны на работу с суммарной токовой нагрузкой порядка десятков ампер (для 8‑контактного исполнения рабочее напряжение указывается до примерно 560 В).

• Разъём предназначен для объёмного монтажа пайкой, допускается ограниченное число перепаек контактов (обычно не более трёх).

Эксплуатационные условия

• Внутренний монтаж, всеклиматическое исполнение с возможностью работы при пониженных и повышенных температурах (ориентировочно от −60 до +100 °C).

• Устойчивость к синусоидальной вибрации и ударным нагрузкам, ресурс порядка сотен циклов сочленения/расчленения и наработка не менее 1000 часов.

• Применяется в аппаратуре, где требуются надёжные многоштырьковые соединения при повышенных требованиях к виброустойчивости и климатической стойкости.
