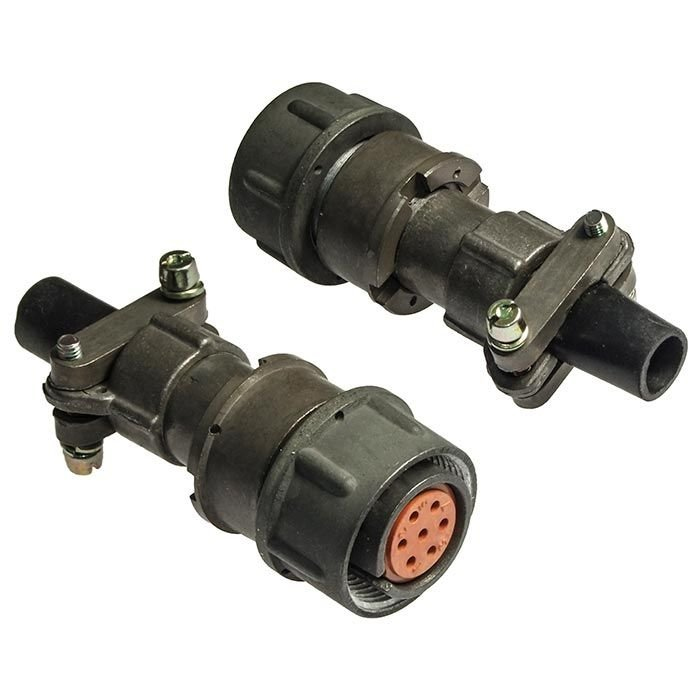

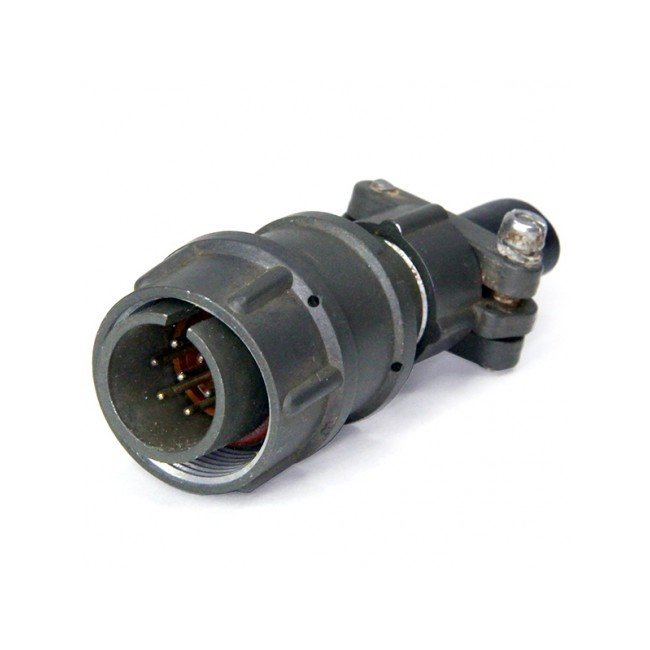

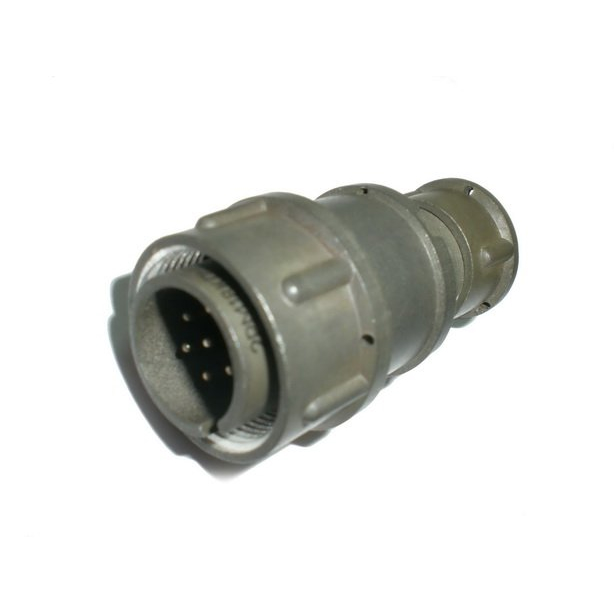

Разъём2РМТ18КПЭ7Ш1В1В «5» Элекон — это цилиндрический низкочастотный кабельный соединитель серии 2РМТ, предназначенный для соединения электрических цепей в стационарной и подвижной аппаратуре, в том числе в условиях повышенных вибраций и механических нагрузок.

• Тип:вилка кабельная , прямая, негерметичная, экранированная, с резьбовым соединением (накидная гайка М20×1).

• Количество контактов:7 штыревых контактов диаметром 1 мм , размещённых в карболитовом изоляторе.

• Покрытие контактов:серебро , материал контактов — латунь ЛС59‑1; корпус выполнен из алюминиевого сплава А‑22 с оксидным покрытием (серый цвет).

• Максимальное рабочее напряжение:до 560 В переменного тока (частотой до 3 МГц) или постоянного тока.

• Рабочий ток на контакт:до 7 А , суммарный ток на разъём — до 40 А.

• Сопротивление контакта:не более 5 мОм , сопротивление изоляции — не менее5000 МОм при нормальных условиях.

• Диапазон рабочих температур:от −60 до +100 °C , климатическое исполнениевсеклиматическое (В2.1).

• Разъём устойчив к вибрации (диапазон 1–5000 Гц, до 50 g), одиночным ударам до 500 g и многократным ударам до 100 g.

• Ресурс:не менее 500 сочленений‑расчленений , гарантированная наработка при максимальной температуре контакта 80 °C — не менее 175 000 часов.

• Условный размер корпуса:18 , тип корпуса«К» — кабельный, патрубок«П» — прямой, концевая гайка«Э» — для экранированного кабеля.

• Вид приемки«5» (ВП, ПЗ) указывает на принятую систему проверки и контроля качества по внутренним нормативам завода‑изготовителя «Элекон» (ГЕ0.364.126 ТУ).

• Масса изделия порядка20–30 г , габаритные размеры корпуса около25×48 мм , рабочее положение — любое.
