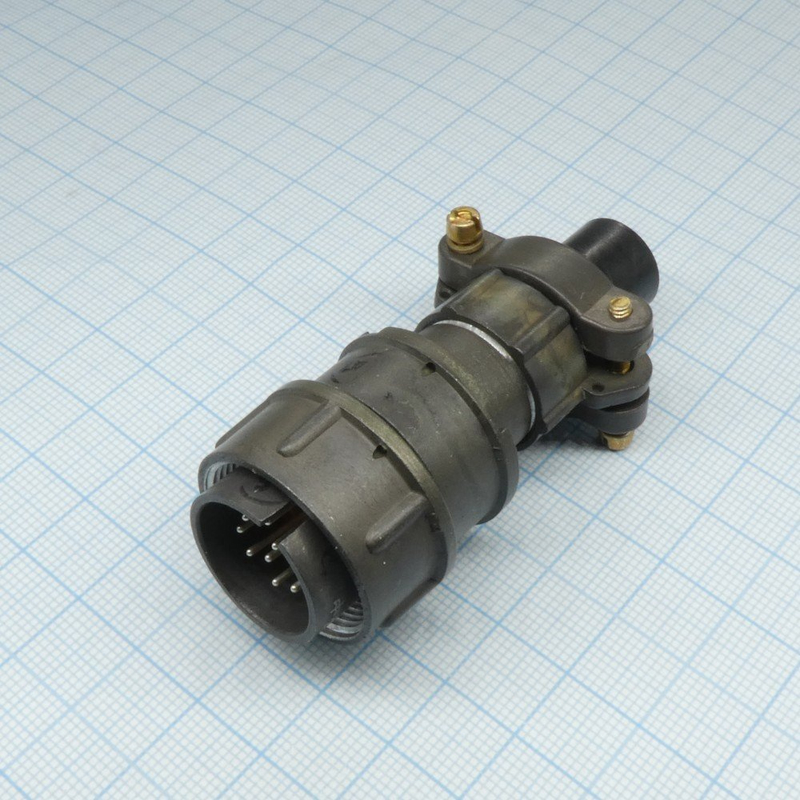

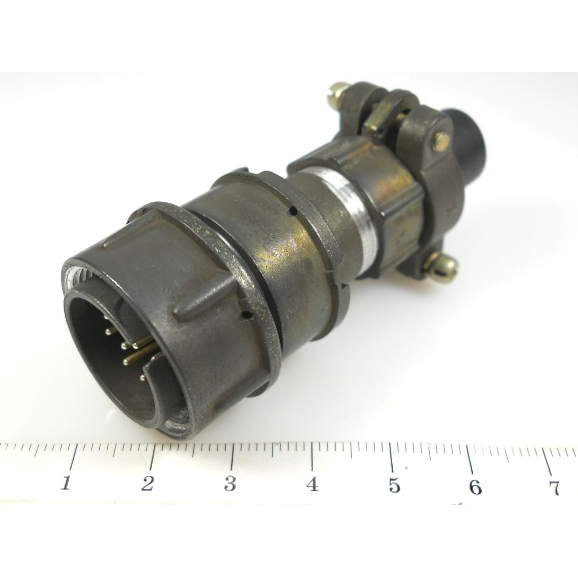

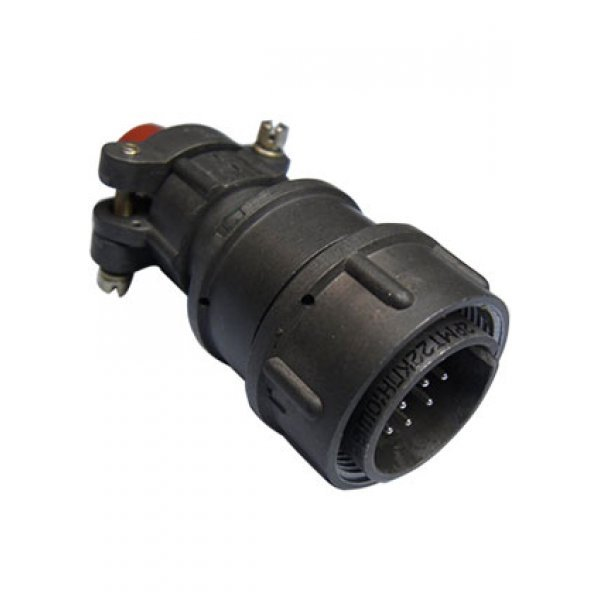

Разъём2РМТ22КПН10Ш1В1В «5» производства АО «Завод Элекон» — этоцилиндрический низкочастотный кабельный разъём серии 2РМТ военного/оборонного назначения, применяемый в электрических цепях постоянного и переменного тока.

• Тип разъёма: вилка кабельная, резьбовое сочленение (нормы ГЕ0.364.126 ТУ).

• Серия и габарит: 2РМТ, условный размер корпуса22 , диаметр корпуса около29 мм , высота около56 мм.

• Количество контактов: 10 штыревых контактов диаметром1,0 мм , перекрёстная ориентация (паз‑шпоночное позиционирование).

• Материалы:

  • корпус — алюминиевый сплавА‑22 , оксидированное покрытие, серый цвет;

  • изолятор —карболит (коричневый);

  • контакты — латуньЛС59–1 , покрытиесеребро (Ag).

• Максимальное рабочее напряжение — до560 В , рабочий ток на контакт при диаметре1,0 мм — до 7–8 А (в зависимости от нагрузочной кривой и условий охлаждения).

• Сопротивление контактов — не более5 мОм для контактов Ø1 мм; сопротивление изоляции — порядка1000–5000 МОм и выше.

• Интервал рабочих температур: примерноот –60 до +100 °C , влажность до98% при +25 °C , разрежение до значений порядка10⁻¹²–10⁴ Па.

• Устойчив квибрациям (диапазон частот ~1–5000 Гц, ускорение до 50 g),механическим ударам (однократные до ~500 g, многократные до ~100 g) и акустическим шумам.

• Метод монтажа электрический — пайка проводов в контактных гнёздах, механический монтаж — «объёмный» (пайка/заливка в корпус).

• Ресурс — не менее нескольких тысяч циклов сочленения‑расчленения, минимальная наработка при максимальной температуре контакта — порядкасотен тысяч часов.

• Индекс«5» в обозначении указывает навид приёмки (внутренний ведомственный контроль, ВП/ПЗ) и обычно относится к комплектации и документации, но не влияет на схему контактов и размеры.

• Разъём применяется как функциональный аналог типов 2РМ22КПН10Ш1В1 и других изделий серии 2РМ/2РМТ и используется в сложных климатических и динамических условиях.
