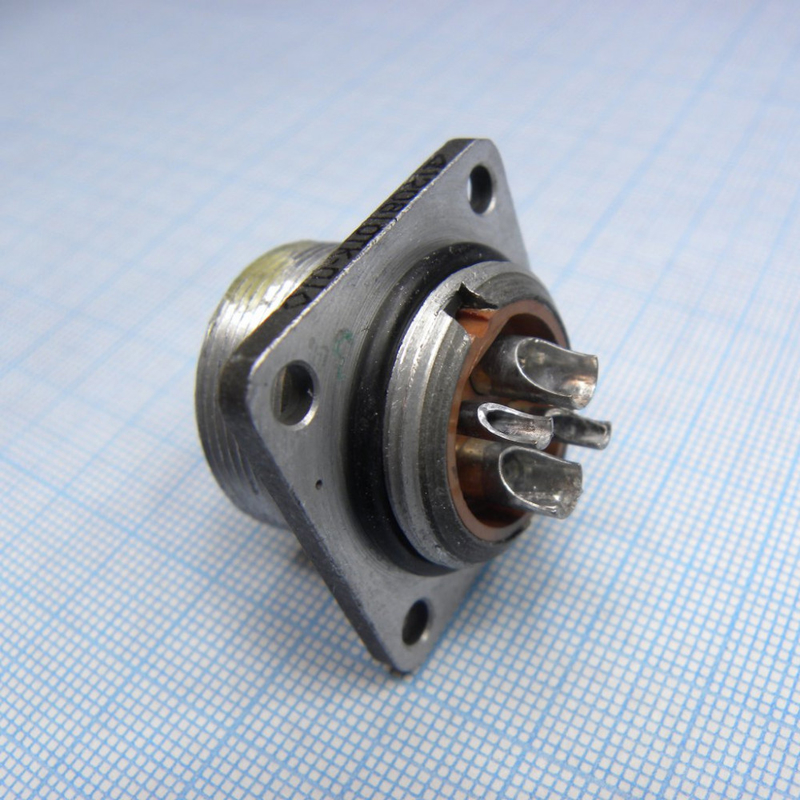

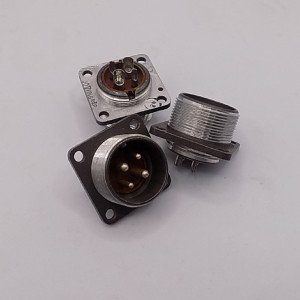

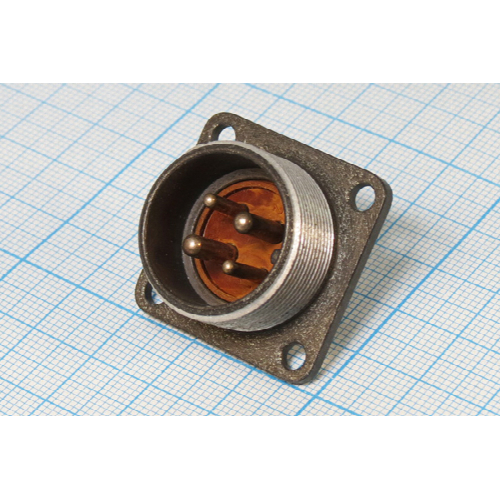

Разъём 2РМТ22Б4Ш3В1В – это низкочастотная цилиндрическая приборная вилка серии 2РМТ для общего назначения, применяется в радио‑ и электротехнической аппаратуре как блочный разъём для подключения силовых и сигнальных цепей.

• Серия 2РМТ: низкочастотные цилиндрические соединители с резьбовым соединением, рассчитанные на работу в жёстких условиях эксплуатации.

• Обозначение «22» – типоразмер корпуса (посадочный диаметр около 22 мм), «Б» – блочный (приборный) вариант корпуса, «Ш» – штыревые контакты (вилка), «В» – климатическое исполнение всеклиматическое, «1» – вариант ключевания/кодировки, последний «В» – исполнение по климату или доп. модификация.

• Конструктивно это приборная вилка без патрубка под кабель, предназначена для установки на шасси или плату (через соответствующие технологические решения).

• Количество контактов – 4, при этом используются разнокалиберные контакты: два диаметром 2 мм и два диаметром 3 мм.

• Рабочее напряжение – до 560 В; максимальное испытательное напряжение для изоляции обычно выше (до 700 В по типовым данным серии).

• Допустимый ток на одиночный контакт: до 18 А для контактов 2 мм и до 32 А для контактов 3 мм.

• Сопротивление изоляции – не менее 1000 МОм в нормальных условиях; переходное сопротивление контакта – не более 0,005 Ом.

Пример использования: два силовых вывода (3 мм, до 32 А) и два вспомогательных/сигнальных вывода (2 мм, до 18 А) в одном корпусе для питания модуля и снятия контроля тока или состояния.

• Диапазон рабочих температур окружающей среды: от −60 °C до +100 °C; с учётом нагрева контактов – кратковременно до примерно +150…+180 °C.

• Вибропрочность: работа при вибрации в диапазоне частот 1–1000 Гц с ускорением до 490 м/с² (около 50 g).

• Ударная нагрузка: пиковое ударное ускорение до 5000 м/с² при длительности импульса 0,1–2 мс.

• Линейное ускорение (постоянное) – до 2000 м/с².

• Работоспособен при пониженном давлении (вплоть до высотного режима), значения соответствуют типовым требованиям для серии 2РМТ.

Ресурс: не менее 500 циклов сочленения‑расчленения и наработка не менее 1000 ч; срок сохраняемости – до 15 лет при соблюдении условий хранения.

• Контакты – извлекаемые, что позволяет замену без замены всего корпуса.

• Покрытие контактов: чаще всего серебро, допускаются исполнения с золотым покрытием для улучшения коррозионной стойкости и надёжности контактирования.

• Метод монтажа жил – обжимка (кримп), что даёт стабильное контактное сопротивление и виброустойчивость.

• Резьбовое сочленение обеспечивает надёжную фиксацию соединения и устойчивость к вибрациям, по резьбе на гайке/корпусе обеспечивается прижим уплотнительных элементов пары «вилка‑розетка».
