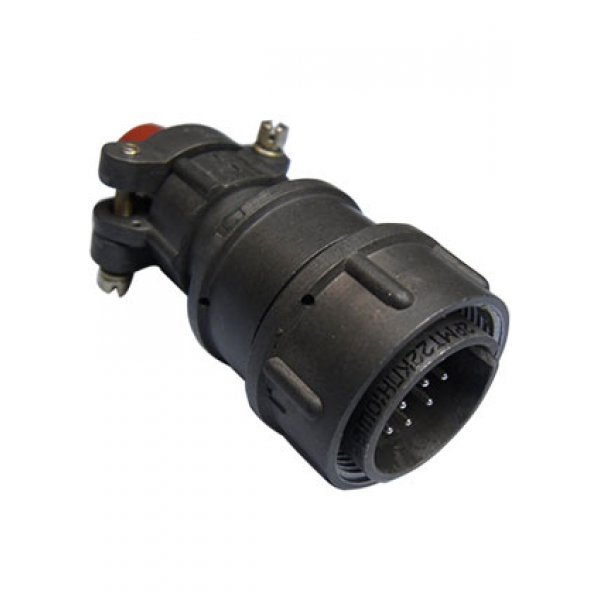

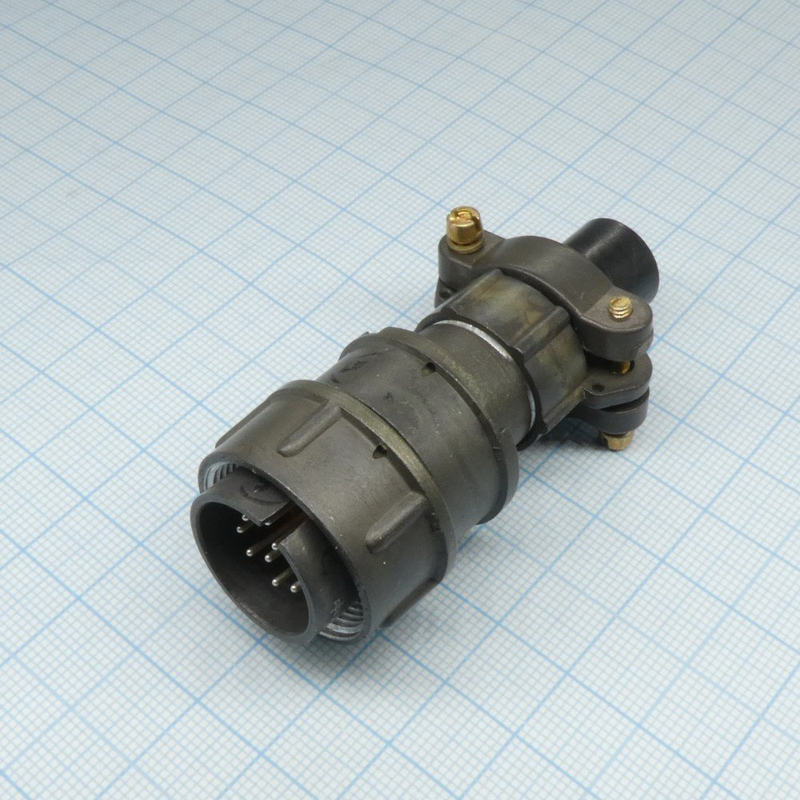

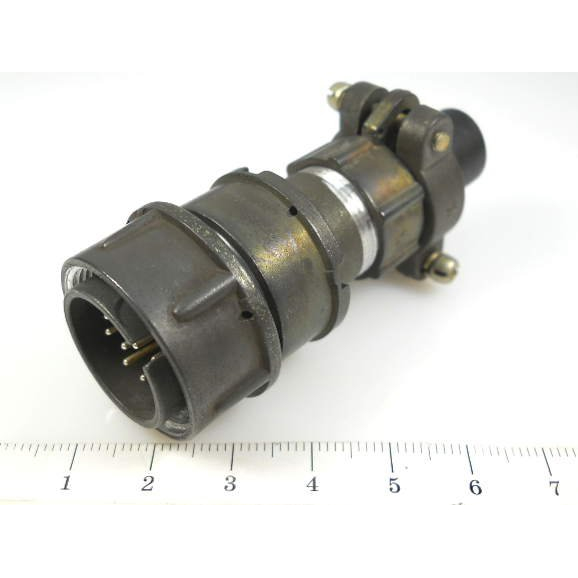

Разъём2РМТ22КПН10Ш1В1В «5»производства АО «Элекон» — это цилиндрический кабельный низкочастотный разъём серии 2РМТ, выполненный по техническим условиям ГЕ0.364.126 ТУ и предназначенный для соединения кабельных линий в электрических цепях постоянного и переменного тока.

• Серия: 2РМТ, типоразмер 22, кабельный корпус (буква «К»), прямой патрубок («П»), кольцо‑гайка для неэкранированного кабеля («Н»).

• Количество контактов: 10 штыревых контактов диаметром 1 мм, все контакты круглые, извлекаемые, с поляризацией по шпонке и пазу.

• Материалы: корпус из алюминиевого сплава А‑22 с оксидированным покрытием серого цвета, изолятор — карболит коричневого цвета, контакты из латуни ЛС59‑1 с серебряным покрытием.

• Максимальное рабочее напряжение: до 560 В, максимальный ток на контакт (Ø 1 мм) до 7 А, суммарный ток на разъём до 58 А.

• Механическая прочность: стойкость к вибрации (диапазон частот до 5000 Гц, ускорение до 50 g), к многократным ударам (до 100 g) и одиночным ударам (до 500 g).

• Сопротивление контакта не более 5 мОм, сопротивление изоляции не менее 5000 МОм, электрическая прочность изоляции до 1850 В.

• Климатическое исполнение: В2.1, рабочий диапазон температур от −60 до +100 °С, высокая влажность до 98% при 25 °С, допустимое давление от ∼10⁻¹¹ Па до ∼5·10⁴ Па.

• Ресурс: не менее 500 циклов сочленения–расчленения, минимальная наработка при максимальной температуре контакта 80 °C — до 175 000 часов, гарантированный срок хранения порядка 15 лет.

• В обозначении «5» указывает вид приемки по ОТК (например, «5»‑2025 или «5»‑ВП, ПЗ), что соответствует контрольной партии и конкретному году выпуска.

• Разъём не является герметичным, монтаж кабеля — объемный пайкой, рабочее положение — любое.д.) или сравнить с аналогичными типономиналами серии 2РМТ.
