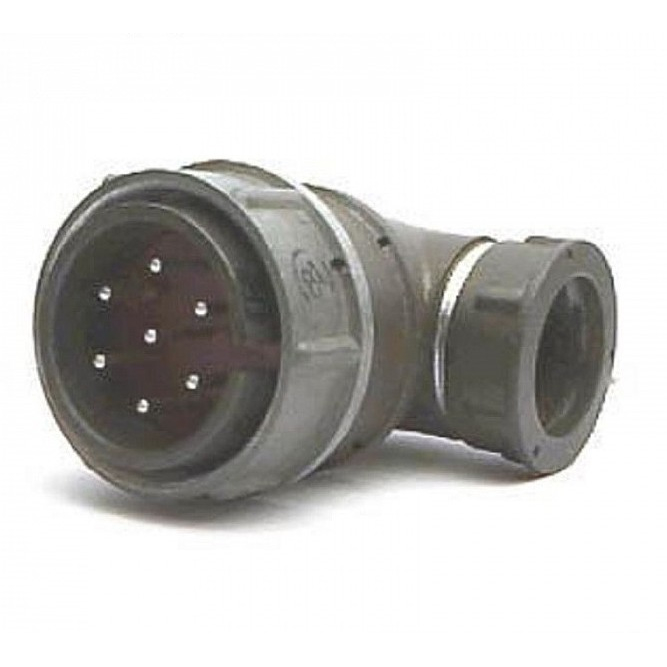

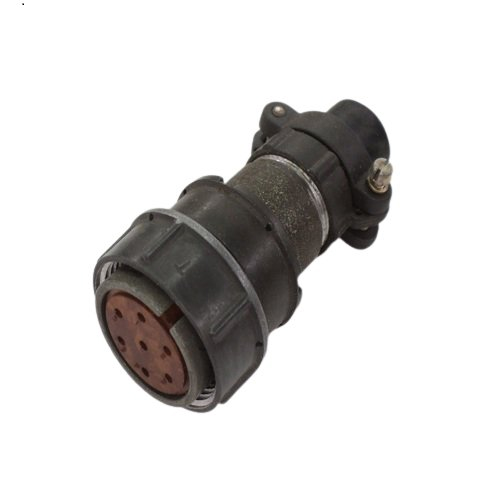

2РМДТ27КУЭ7ШВ1В

Соединитель 2РМДТ27КУЭ7ШВ1В — это цилиндрический электрический разъём ручного соединения из серии 2РМДТ, рассчитанный на работу в цепях постоянного и переменного тока. Обычно он относится к кабельным всеклиматическим вилкам (или розеткам) с 7 контактами.

Назначение и условия эксплуатации

Разъём предназначен для соединения силовых и сигнальных цепей в промышленной, военной и транспортной аппаратуре. Он допускает работу при температуре окружающей среды примерно от ‑60 °C до +100 °C и относится к всеклиматическому исполнению, устойчив к вибрации и перепадам атмосферного давления.

Электрические характеристики

• Номинальное рабочее напряжение — до 700 В постоянного или переменного тока.

• Максимальный ток на один контакт обычно составляет около 12 А, а суммарная токовая нагрузка на весь разъём — до порядка 70 А (конкретное значение зависит от модификации и режима работы).

• Сопротивление контактов не превышает примерно 2,5–5 мОм, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Конструкция и исполнение

• Тип соединителя — негерметичный, цилиндрический, с резьбовым сочленением; используется внутренний объемный монтаж (чаще всего пайка).

• Условный размер корпуса — 27, количество контактов — 7, тип контактного узла — с золотым или серебряным покрытием.

• Исполнение КУЭ обычно означает кабельный разъём с определённым вариантом патрубка и расположением выводов, а индекс В1В указывает на всеклиматическое исполнение и температурный класс.

Если уточните, нужна ли именно вилка или розетка и в каком обозначении (например, 7Ш5В1В или 7Ш2В1В), можно дать более точные расшифровку посадочного диаметра и типу патрубка.
